Описание IEK YIS11-4-30-8-B

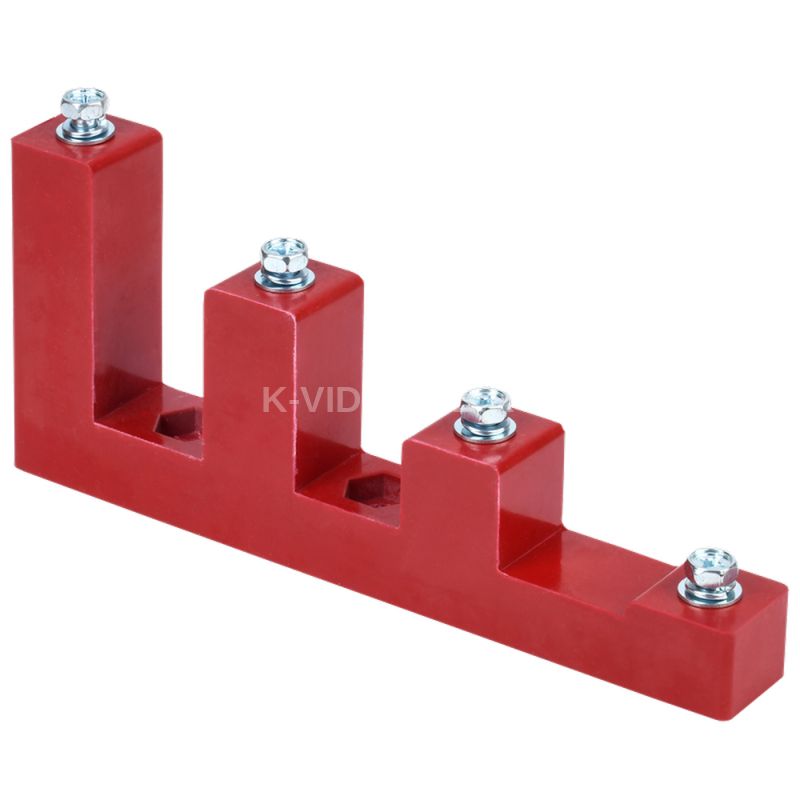

Изолятор ступенчатый ИСв силовой IEK YIS11-4-30-8-B предназначен для жесткого крепления и изоляции токопроводящих шин внутри электрических щитов, шинных мостов и другого оборудования.

Изоляторы могут быть использованы в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В, и гарантируют отсутствие пробоев между шинами. Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Преимущества

• Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Технические характеристики IEK YIS11-4-30-8-B

Количество полюсов    4 Тип конструкции    Изолятор ступенчатый Макс. номин. ток, А    700 Метрический размер резьбы - М    8 Пакет шин 5(3), 10(2)    Нет Длина резьбы, мм    15 Разрушающий крутящий момент, нм    50 Высота, мм    100.0 Цвет    Красный Момент затяжки болтов крепленния шин, нм    10.0 Расстояние между шинами, мм    63...68 Температура эксплуатации, °C    -60...80 Кол-во болтов на изолятор, шт    4 Номин раб напряжение, В    660 Глубина, мм    30.0 Напряж пробоя изоляции промышл частоты, кВ    14.0 Ширина, мм    229.0 Вес, г    560 Толщина шин, мм    - Кратковрем выдерж напряж промышл частоты, кВ    3.0 Предел прочности на изгиб, Мпа    125 Вид или марка материала    Полиамид усиленный стекловолокном Материал    Полимерный материал Выдерж напряж грозового импульса, кВ    18.0 Диам отв под крепежные болты в шинах, мм    9.0
