Описание IEK YIS11-4-40

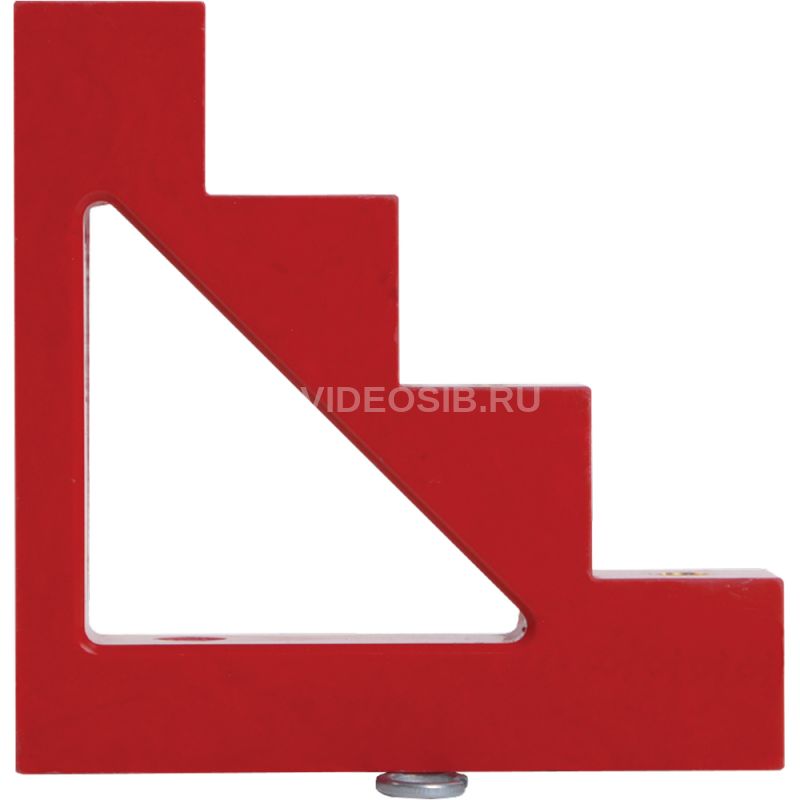

Изолятор ступенчатый ИС силовой IEK YIS11-4-40 предназначен для жесткого крепления и изоляции токопроводящих шин внутри электрических щитов, шинных мостов и другого оборудования.

Изоляторы могут быть использованы в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В, и гарантируют отсутствие пробоев между шинами. Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Преимущества

• Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Технические характеристики IEK YIS11-4-40

Количество полюсов    4 Тип конструкции    Изолятор ступенчатый Макс. номин. ток, А    600 Метрический размер резьбы - М    8 Пакет шин 5(3), 10(2)    Нет Длина резьбы, мм    15 Материал    Полимерный материал Выдерж напряж грозового импульса, кВ    12.0 Температура эксплуатации, °C    -60...80 Момент затяжки болтов крепленния шин, нм    10.0 Толщина шин, мм    - Предел прочности на изгиб, Мпа    125 Напряж пробоя изоляции промышл частоты, кВ    10.0 Кратковрем выдерж напряж промышл частоты, кВ    2.5 Вид или марка материала    Полиамид усиленный стекловолокном Диам отв под крепежные болты в шинах, мм    9.0 Расстояние между шинами, мм    41 Глубина, мм    30.0 Номин раб напряжение, В    660 Вес, г    630 Разрушающий крутящий момент, нм    50 Цвет    Красный Ширина, мм    164.0 Высота, мм    150.0
