Описание IEK YIS11-4-40-8

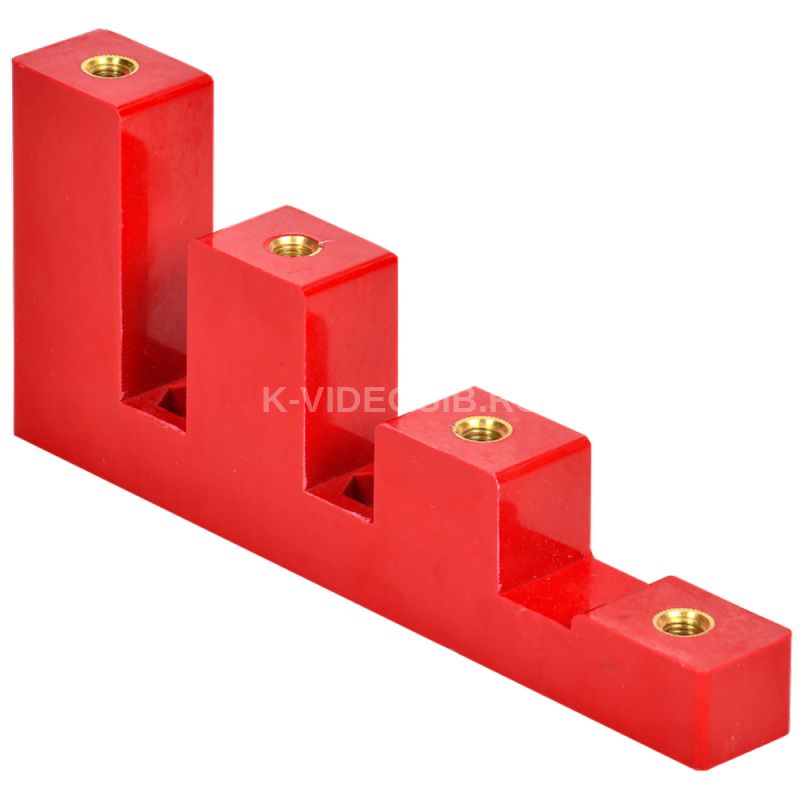

Изолятор ступенчатый ИСв силовой IEK YIS11-4-40-8 предназначен для жесткого крепления и изоляции токопроводящих шин внутри электрических щитов, шинных мостов и другого оборудования.

Изоляторы могут быть использованы в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В, и гарантируют отсутствие пробоев между шинами. Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Преимущества

• Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Технические характеристики IEK YIS11-4-40-8

Количество полюсов    4 Тип конструкции    Изолятор ступенчатый Макс. номин. ток, А    900 Метрический размер резьбы - М    10 Пакет шин 5(3), 10(2)    Нет Момент затяжки болтов крепленния шин, нм    10.0 Температура эксплуатации, °C    -60...80 Напряж пробоя изоляции промышл частоты, кВ    14.0 Кратковрем выдерж напряж промышл частоты, кВ    3.0 Длина резьбы, мм    15 Глубина, мм    30.0 Ширина, мм    229.0 Цвет    Красный Вид или марка материала    Полиамид усиленный стекловолокном Вес, г    560 Высота, мм    100.0 Номин раб напряжение, В    660 Материал    Полимерный материал Выдерж напряж грозового импульса, кВ    18.0 Предел прочности на изгиб, Мпа    125 Толщина шин, мм    - Разрушающий крутящий момент, нм    60 Диам отв под крепежные болты в шинах, мм    11.0 Расстояние между шинами, мм    63
