Описание IEK YIS11-4-40-8-B

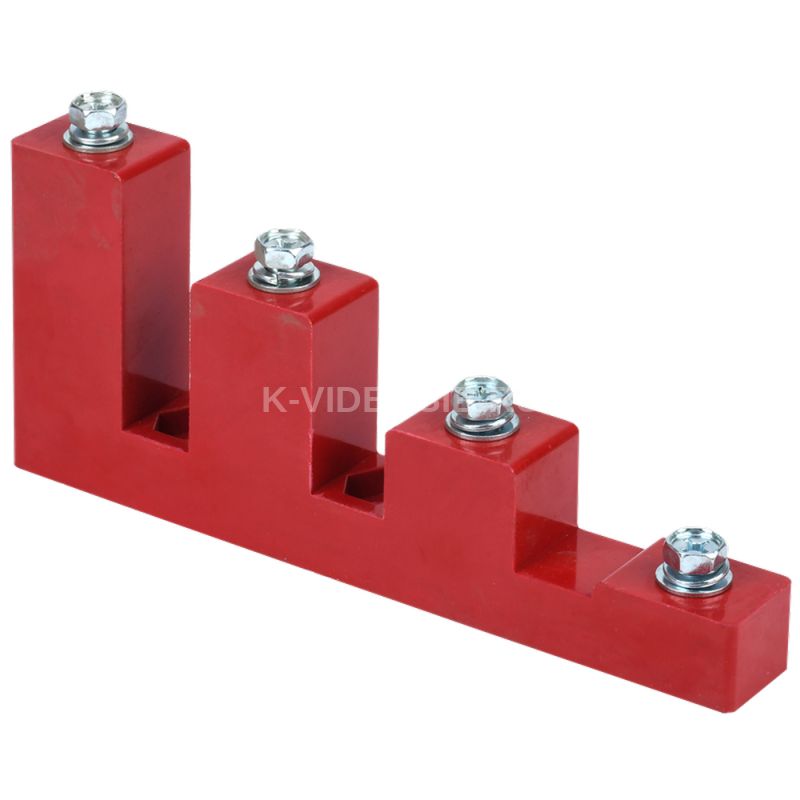

Изолятор ступенчатый ИСв силовой IEK YIS11-4-40-8-B предназначен для жесткого крепления и изоляции токопроводящих шин внутри электрических щитов, шинных мостов и другого оборудования.

Изоляторы могут быть использованы в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В, и гарантируют отсутствие пробоев между шинами. Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Преимущества

• Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Технические характеристики IEK YIS11-4-40-8-B

Количество полюсов    4 Тип конструкции    Изолятор ступенчатый Макс. номин. ток, А    900 Метрический размер резьбы - М    10 Пакет шин 5(3), 10(2)    Нет Диам отв под крепежные болты в шинах, мм    11.0 Глубина, мм    30.0 Материал    Полимерный материал Вид или марка материала    Полиамид усиленный стекловолокном Предел прочности на изгиб, Мпа    125 Цвет    Красный Ширина, мм    229.0 Длина резьбы, мм    15 Номин раб напряжение, В    660 Вес, г    640 Толщина шин, мм    - Расстояние между шинами, мм    63 Кол-во болтов на изолятор, шт    4 Температура эксплуатации, °C    -60...80 Момент затяжки болтов крепленния шин, нм    10.0 Кратковрем выдерж напряж промышл частоты, кВ    3.0 Разрушающий крутящий момент, нм    60 Напряж пробоя изоляции промышл частоты, кВ    14.0 Выдерж напряж грозового импульса, кВ    18.0 Высота, мм    100.0
