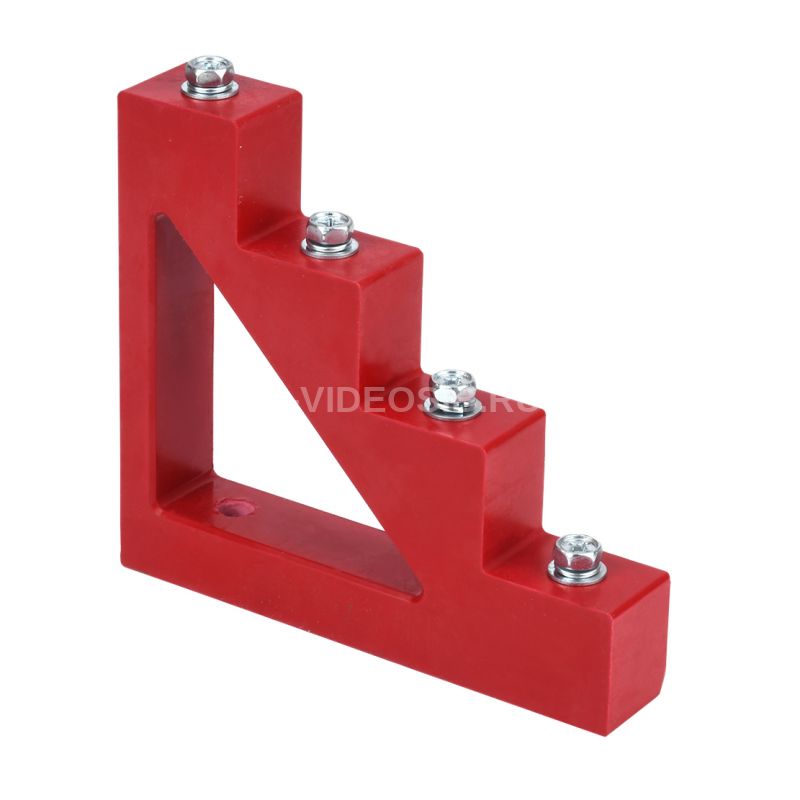

Описание IEK YIS11-4-40-B

Ступенчатые изоляторы ИС4-40 IEK предназначены для жесткого крепления и изоляции токопроводящих шин внутри электрических щитов, шинных мостов и другого оборудования.

Изоляторы могут быть использованы в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В, и гарантируют отсутствие пробоев между шинами. Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Преимущества

• Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Технические характеристики IEK YIS11-4-40-B

Количество полюсов    4 Тип конструкции    Изолятор ступенчатый Макс. номин. ток, А    600 Метрический размер резьбы - М    8 Пакет шин 5(3), 10(2)    Нет Диам отв под крепежные болты в шинах, мм    9.0 Номин раб напряжение, В    660 Выдерж напряж грозового импульса, кВ    12.0 Ширина, мм    164.0 Расстояние между шинами, мм    41 Материал    Полимерный материал Высота, мм    150.0 Вид или марка материала    Полиамид усиленный стекловолокном Температура эксплуатации, °C    -60...80 Толщина шин, мм    - Вес, г    670 Кратковрем выдерж напряж промышл частоты, кВ    2.5 Длина резьбы, мм    15 Глубина, мм    30.0 Кол-во болтов на изолятор, шт    4 Напряж пробоя изоляции промышл частоты, кВ    10.0 Предел прочности на изгиб, Мпа    125 Момент затяжки болтов крепленния шин, нм    10.0 Цвет    Красный Разрушающий крутящий момент, нм    50
