Описание IEK YIS11-4-50

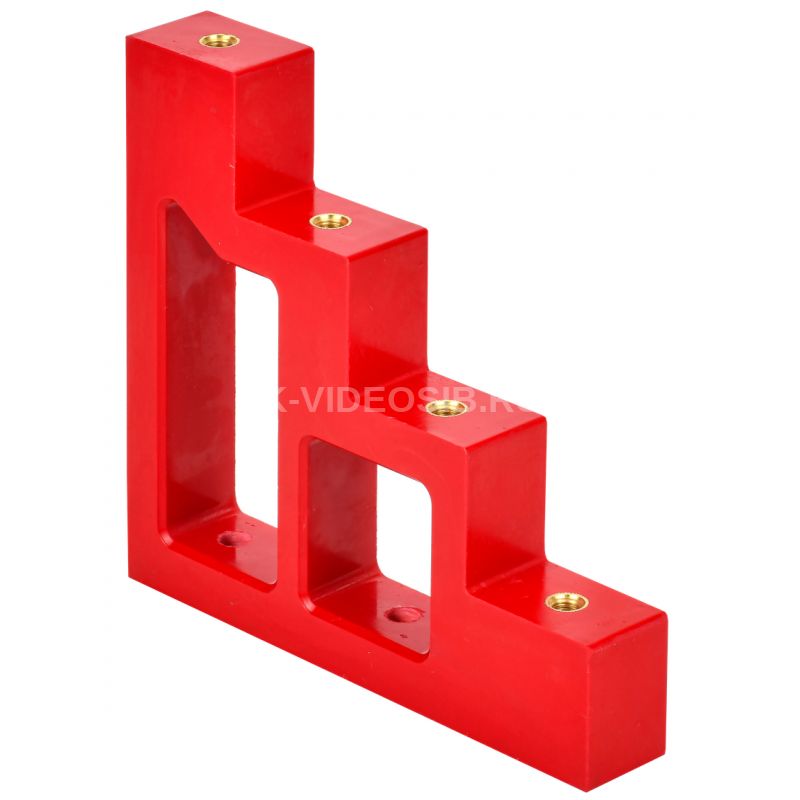

Изолятор ступенчатый ИС силовой IEK YIS11-4-50 предназначен для жесткого крепления и изоляции токопроводящих шин внутри электрических щитов, шинных мостов и другого оборудования.

Изоляторы могут быть использованы в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В, и гарантируют отсутствие пробоев между шинами. Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Преимущества

• Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Технические характеристики IEK YIS11-4-50

Количество полюсов    4 Тип конструкции    Изолятор ступенчатый Макс. номин. ток, А    860 Метрический размер резьбы - М    10 Пакет шин 5(3), 10(2)    Нет Кратковрем выдерж напряж промышл частоты, кВ    2.5 Глубина, мм    36.0 Разрушающий крутящий момент, нм    60 Материал    Полимерный материал Ширина, мм    212.0 Предел прочности на изгиб, Мпа    125 Момент затяжки болтов крепленния шин, нм    12.0 Выдерж напряж грозового импульса, кВ    15.0 Вид или марка материала    Полиамид усиленный стекловолокном Толщина шин, мм    - Цвет    Красный Номин раб напряжение, В    660 Высота, мм    200.0 Вес, г    1160 Диам отв под крепежные болты в шинах, мм    11.0 Расстояние между шинами, мм    53 Температура эксплуатации, °C    -60...80 Напряж пробоя изоляции промышл частоты, кВ    14.0 Длина резьбы, мм    15
