Описание IEK YIS11-4-50-B

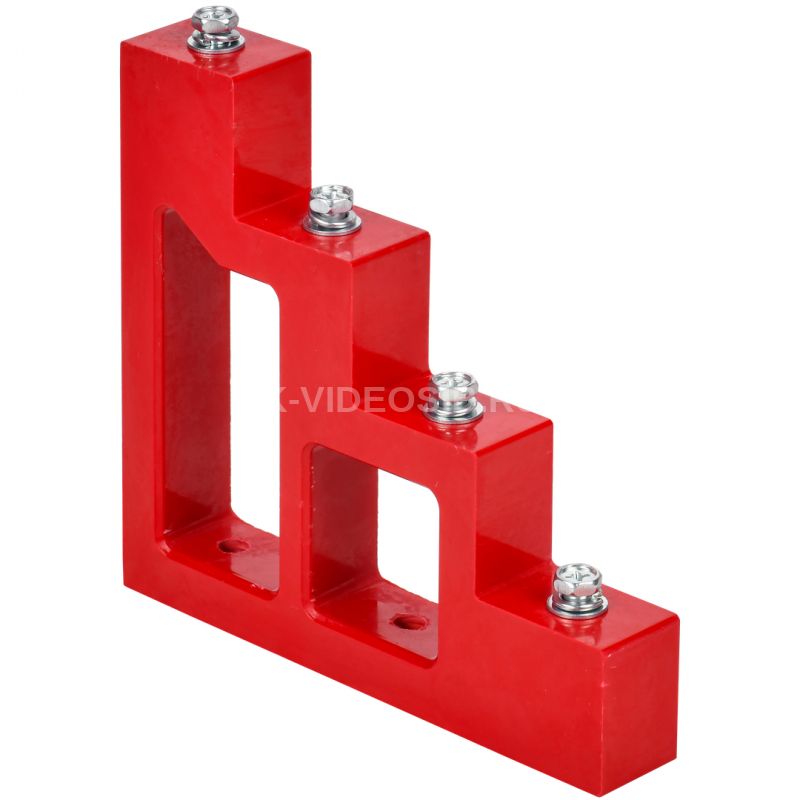

Изолятор ступенчатый ИС силовой IEK YIS11-4-50-B предназначен для жесткого крепления и изоляции токопроводящих шин внутри электрических щитов, шинных мостов и другого оборудования.

Изоляторы могут быть использованы в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В, и гарантируют отсутствие пробоев между шинами. Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Преимущества

• Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Технические характеристики IEK YIS11-4-50-B

Количество полюсов    4 Тип конструкции    Изолятор ступенчатый Макс. номин. ток, А    860 Метрический размер резьбы - М    10 Пакет шин 5(3), 10(2)    Нет Напряж пробоя изоляции промышл частоты, кВ    14.0 Кратковрем выдерж напряж промышл частоты, кВ    2.5 Диам отв под крепежные болты в шинах, мм    11.0 Номин раб напряжение, В    660 Длина резьбы, мм    15 Температура эксплуатации, °C    -60...80 Кол-во болтов на изолятор, шт    4 Вид или марка материала    Полиамид усиленный стекловолокном Глубина, мм    36.0 Расстояние между шинами, мм    53 Материал    Полимерный материал Цвет    Красный Предел прочности на изгиб, Мпа    125 Момент затяжки болтов крепленния шин, нм    12.0 Выдерж напряж грозового импульса, кВ    15.0 Высота, мм    200.0 Разрушающий крутящий момент, нм    60 Вес, г    1240 Толщина шин, мм    - Ширина, мм    212.0
