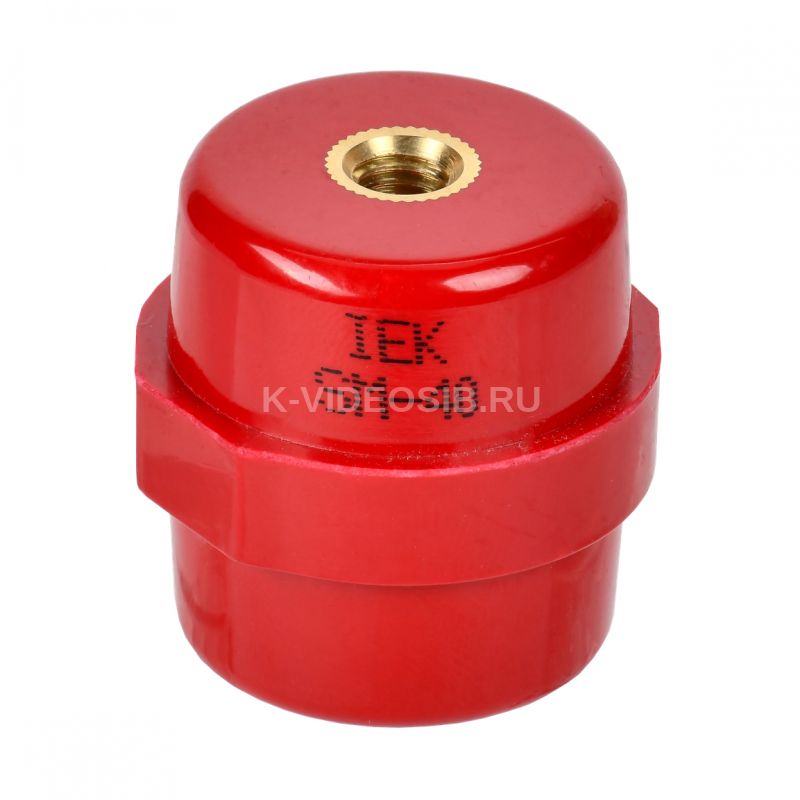

Описание IEK YIS11-40-12

Изоляторы шинные SM40 служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.

Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

Преимущества

• Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Технические характеристики IEK YIS11-40-12

Количество полюсов    1 Тип конструкции    Изолятор SM Макс. номин. ток, А    475 Метрический размер резьбы - М    8 Пакет шин 5(3), 10(2)    Нет Высота, мм    40.0 Механ разрушающая сила на изгиб, кН    10 Вид или марка материала    Полиамид усиленный стекловолокном Длина резьбы, мм    12 Цвет    Красный Материал    Полимерный материал Толщина шин, мм    - Механ разрушающий крутящий момент, кНм    0.6 Номин раб напряжение, В    1000 Вес, г    88 Расстояние между шинами, мм    50...125 Наименьший наружн диаметр, мм    34 Температура эксплуатации, °C    -40...60 Выдерж напряж грозового импульса, кВ    12.0 Наибольший наружн диаметр, мм    41
