Описание IEK YIS11-45-14

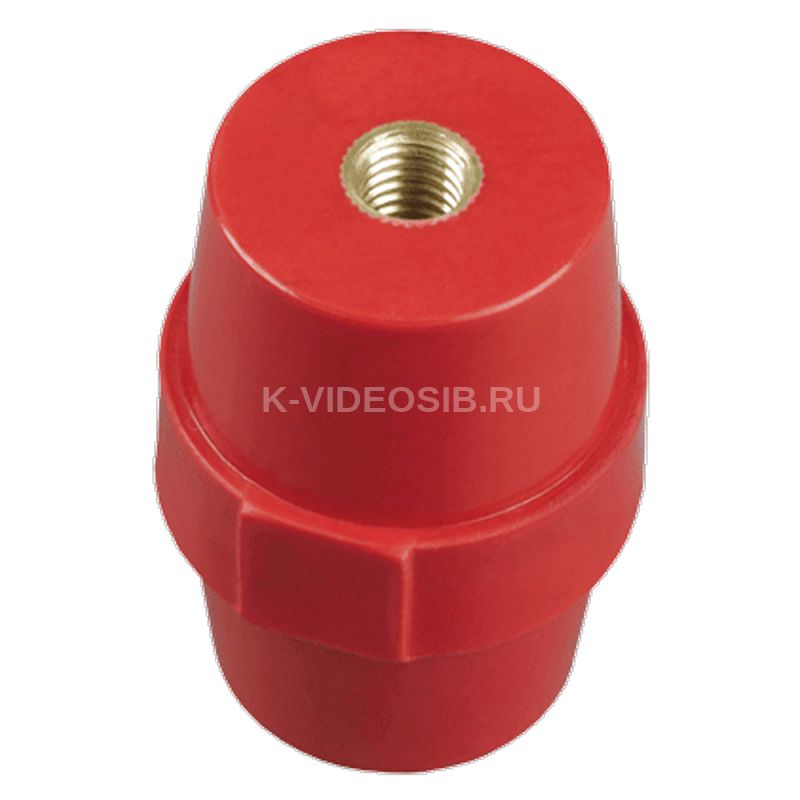

Изолятор SM силовой IEK YIS11-45-14 служит для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.

Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

Преимущества

• Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Технические характеристики IEK YIS11-45-14

Количество полюсов    1 Тип конструкции    Изолятор SM Макс. номин. ток, А    500 Метрический размер резьбы - М    8 Пакет шин 5(3), 10(2)    Нет Выдерж напряж грозового импульса, кВ    14.0 Наименьший наружн диаметр, мм    30 Номин раб напряжение, В    1000 Механ разрушающая сила на изгиб, кН    10 Толщина шин, мм    - Длина резьбы, мм    11 Расстояние между шинами, мм    50...125 Вид или марка материала    Полиамид усиленный стекловолокном Материал    Полимерный материал Вес, г    77 Механ разрушающий крутящий момент, кНм    0.6 Наибольший наружн диаметр, мм    36 Температура эксплуатации, °C    -40...60 Цвет    Красный Высота, мм    45.0
