Описание IEK YIS11-45-14-B

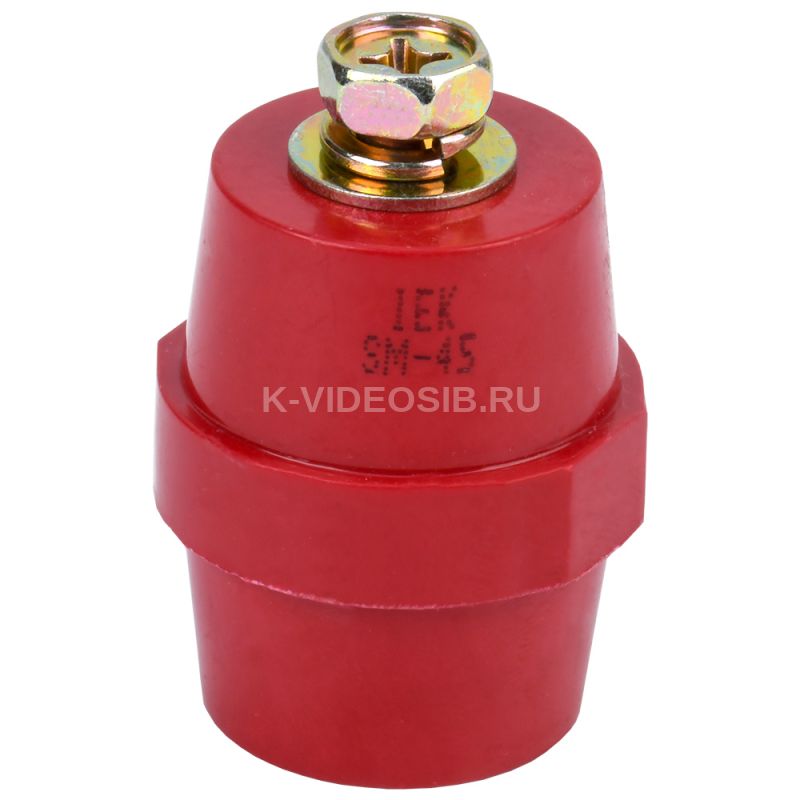

Изолятор SM45 (М8) силовой с болтом IEK YIS11-45-14-B. Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.

Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

Преимущества

• Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Технические характеристики IEK YIS11-45-14-B

Количество полюсов    1 Тип конструкции    Изолятор SM Макс. номин. ток, А    500 Метрический размер резьбы - М    8 Пакет шин 5(3), 10(2)    Нет Длина резьбы, мм    11 Температура эксплуатации, °C    -40...60 Высота, мм    45.0 Механ разрушающий крутящий момент, кНм    0.6 Вид или марка материала    Полиамид усиленный стекловолокном Толщина шин, мм    - Кол-во болтов на изолятор, шт    2 Механ разрушающая сила на изгиб, кН    10 Материал    Полимерный материал Цвет    Красный Наибольший наружн диаметр, мм    36 Наименьший наружн диаметр, мм    30 Расстояние между шинами, мм    50...125 Номин раб напряжение, В    1000 Выдерж напряж грозового импульса, кВ    14.0
