Описание IEK YIS11-5-25

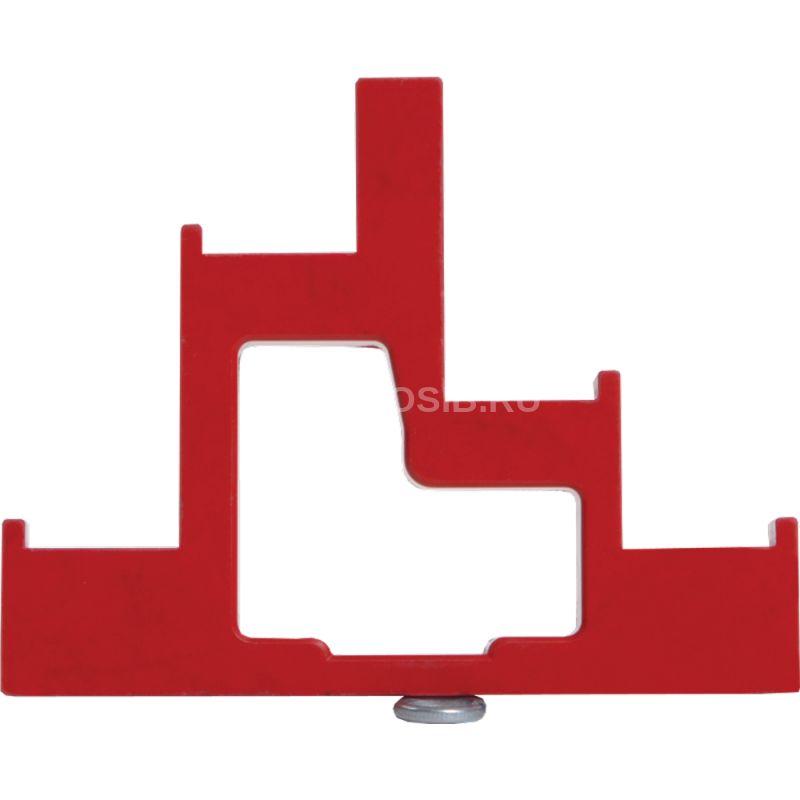

Изолятор ступенчатый ИС силовой IEK YIS11-5-25 предназначен для жесткого крепления и изоляции токопроводящих шин внутри электрических щитов, шинных мостов и другого оборудования.

Изоляторы могут быть использованы в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В, и гарантируют отсутствие пробоев между шинами. Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Преимущества

• Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Технические характеристики IEK YIS11-5-25

Количество полюсов    5 Тип конструкции    Изолятор ступенчатый Макс. номин. ток, А    530 Метрический размер резьбы - М    6; 5 Пакет шин 5(3), 10(2)    Нет Кратковрем выдерж напряж промышл частоты, кВ    2.5 Длина резьбы, мм    10 Материал    Полимерный материал Момент затяжки болтов крепленния шин, нм    5.0 Вес, г    170 Разрушающий крутящий момент, нм    25 Цвет    Красный Толщина шин, мм    - Высота, мм    105.0 Диам отв под крепежные болты в шинах, мм    6.6 Номин раб напряжение, В    660 Выдерж напряж грозового импульса, кВ    7.5 Вид или марка материала    Полиамид усиленный стекловолокном Предел прочности на изгиб, Мпа    125 Расстояние между шинами, мм    20,5...30 Напряж пробоя изоляции промышл частоты, кВ    6.0 Ширина, мм    135.0 Температура эксплуатации, °C    -60...80 Глубина, мм    18.0
