Описание IEK YIS11-5-25-B

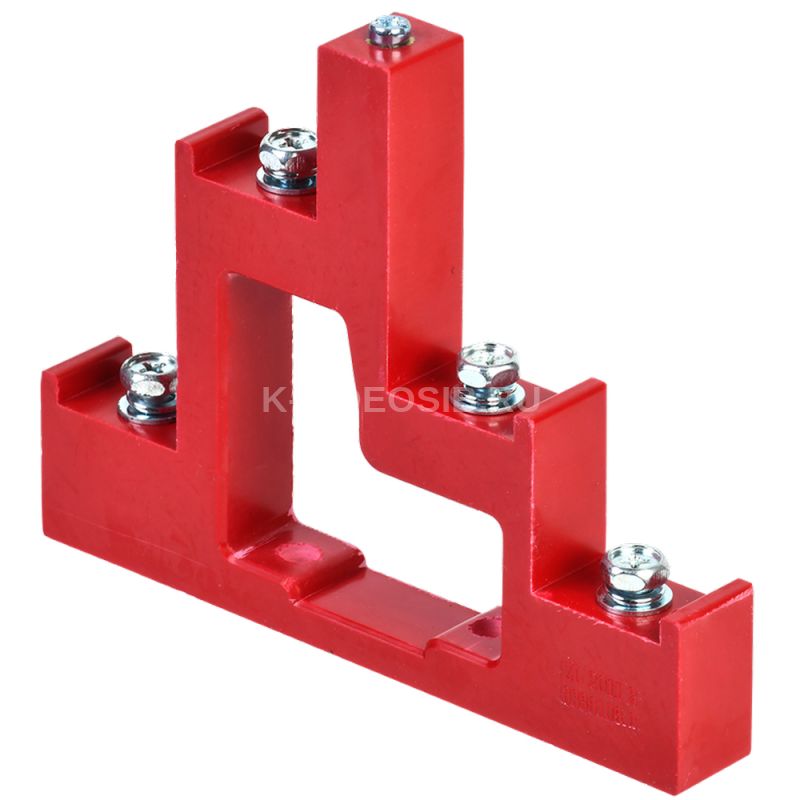

Изолятор ступенчатый ИС силовой IEK YIS11-5-25-B предназначен для жесткого крепления и изоляции токопроводящих шин внутри электрических щитов, шинных мостов и другого оборудования.

Изоляторы могут быть использованы в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В, и гарантируют отсутствие пробоев между шинами. Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Преимущества

• Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Технические характеристики IEK YIS11-5-25-B

Количество полюсов    5 Тип конструкции    Изолятор ступенчатый Макс. номин. ток, А    530 Метрический размер резьбы - М    6; 5 Пакет шин 5(3), 10(2)    Нет Предел прочности на изгиб, Мпа    125 Глубина, мм    18.0 Ширина, мм    135.0 Момент затяжки болтов крепленния шин, нм    5.0 Вид или марка материала    Полиамид усиленный стекловолокном Высота, мм    105.0 Вес, г    194 Цвет    Красный Расстояние между шинами, мм    20,5...30 Длина резьбы, мм    10 Толщина шин, мм    - Диам отв под крепежные болты в шинах, мм    6.6 Кол-во болтов на изолятор, шт    5 (4 x M6; 1 х М5) Температура эксплуатации, °C    -60...80 Материал    Полимерный материал Кратковрем выдерж напряж промышл частоты, кВ    2.5 Разрушающий крутящий момент, нм    25 Выдерж напряж грозового импульса, кВ    7.5 Номин раб напряжение, В    660 Напряж пробоя изоляции промышл частоты, кВ    6.0
