Описание IEK YIS11-51-15

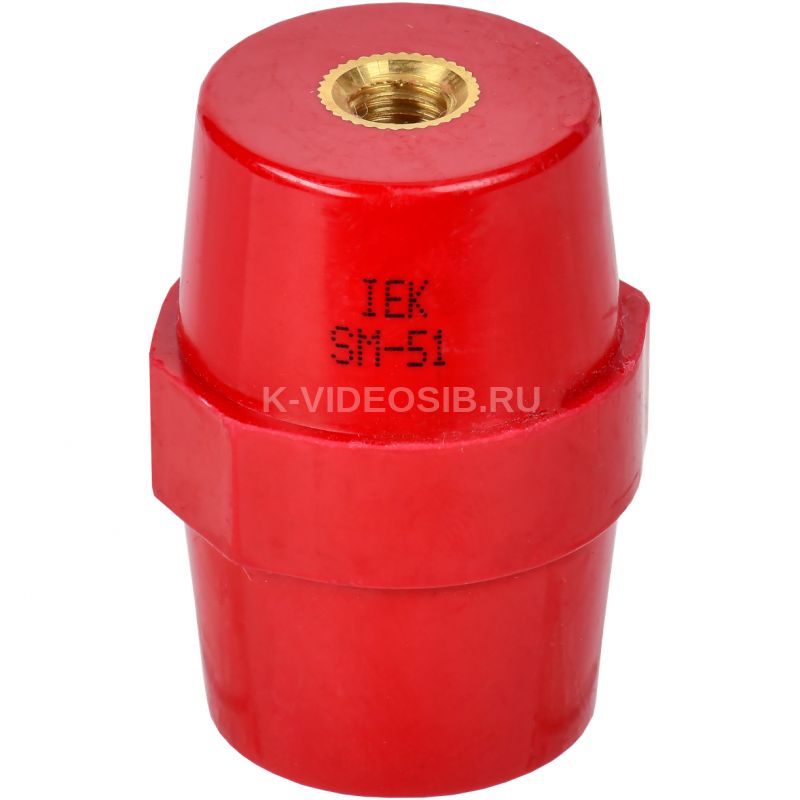

Изолятор SM51 (М8) силовой IEK YIS11-51-15. Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.

Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

Преимущества

• Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Технические характеристики IEK YIS11-51-15

Количество полюсов    1 Тип конструкции    Изолятор SM Макс. номин. ток, А    680 Метрический размер резьбы - М    8 Пакет шин 5(3), 10(2)    Нет Цвет    Красный Вид или марка материала    Полиамид усиленный стекловолокном Расстояние между шинами, мм    50...125 Толщина шин, мм    - Высота, мм    51.0 Механ разрушающая сила на изгиб, кН    20 Температура эксплуатации, °C    -40...60 Механ разрушающий крутящий момент, кНм    0.8 Длина резьбы, мм    12 Наибольший наружн диаметр, мм    36 Выдерж напряж грозового импульса, кВ    15.0 Номин раб напряжение, В    1000 Вес, г    88 Материал    Полимерный материал Наименьший наружн диаметр, мм    30
