Описание IEK YIS11-60-20

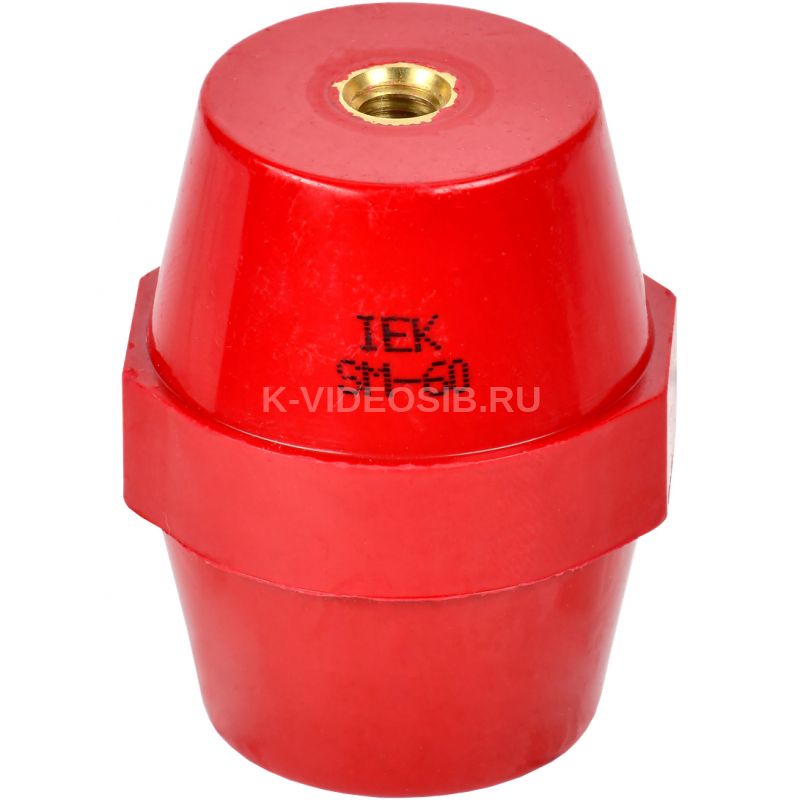

Изолятор SM60 (М8) силовой IEK YIS11-60-20. Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.

Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

Преимущества

• Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Технические характеристики IEK YIS11-60-20

Количество полюсов    1 Тип конструкции    Изолятор SM Макс. номин. ток, А    750 Метрический размер резьбы - М    8 Пакет шин 5(3), 10(2)    Нет Вид или марка материала    Полиамид усиленный стекловолокном Номин раб напряжение, В    1000 Длина резьбы, мм    15 Вес, г    187 Расстояние между шинами, мм    50...125 Температура эксплуатации, °C    -40...60 Выдерж напряж грозового импульса, кВ    20.0 Толщина шин, мм    - Наибольший наружн диаметр, мм    46 Цвет    Красный Механ разрушающая сила на изгиб, кН    20 Высота, мм    60.0 Материал    Полимерный материал Механ разрушающий крутящий момент, кНм    0.8 Наименьший наружн диаметр, мм    34
