Описание IEK YIS11-76-25

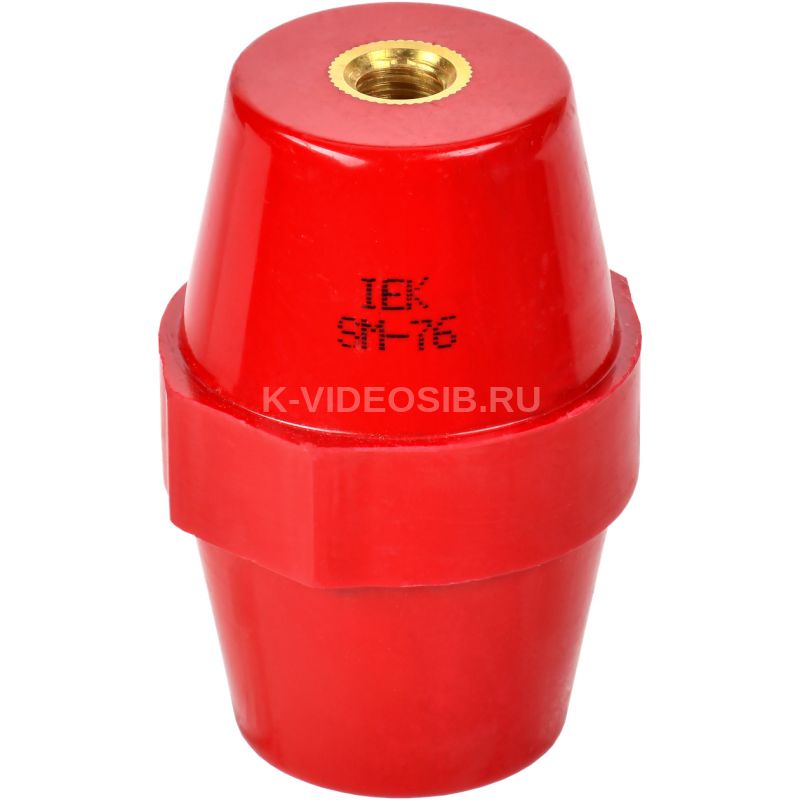

Изолятор SM76 (М10) силовой IEK YIS11-76-25. Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.

Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

Преимущества

• Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Технические характеристики IEK YIS11-76-25

Количество полюсов    1 Тип конструкции    Изолятор SM Макс. номин. ток, А    1250 Метрический размер резьбы - М    10 Пакет шин 5(3), 10(2)    Нет Температура эксплуатации, °C    -40...60 Расстояние между шинами, мм    50...125 Цвет    Красный Наименьший наружн диаметр, мм    36 Номин раб напряжение, В    1000 Выдерж напряж грозового импульса, кВ    25.0 Наибольший наружн диаметр, мм    50 Материал    Полимерный материал Вид или марка материала    Полиамид усиленный стекловолокном Высота, мм    76.0 Механ разрушающий крутящий момент, кНм    0.8 Вес, г    250 Толщина шин, мм    - Длина резьбы, мм    16 Механ разрушающая сила на изгиб, кН    30
