Описание IEK YIS11-76-25-B

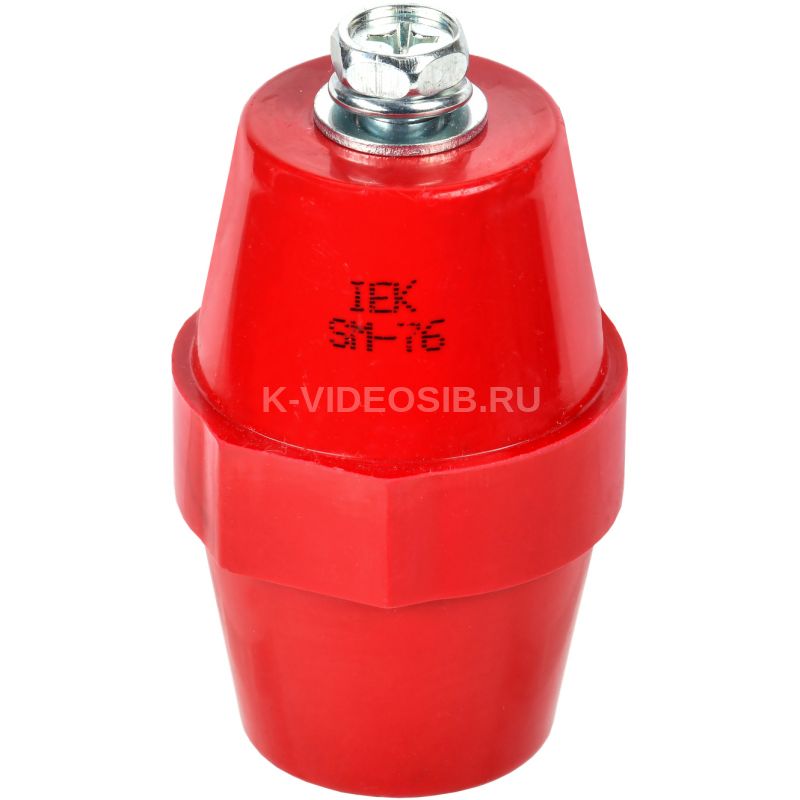

Изолятор SM76 (М10) силовой с болтом IEK YIS11-76-25-B. Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.

Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

Преимущества

• Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Технические характеристики IEK YIS11-76-25-B

Количество полюсов    1 Тип конструкции    Изолятор SM Макс. номин. ток, А    1250 Метрический размер резьбы - М    10 Пакет шин 5(3), 10(2)    Нет Температура эксплуатации, °C    -40...60 Расстояние между шинами, мм    50...125 Цвет    Красный Наименьший наружн диаметр, мм    36 Толщина шин, мм    - Механ разрушающий крутящий момент, кНм    0.8 Номин раб напряжение, В    1000 Длина резьбы, мм    16 Высота, мм    76.0 Кол-во болтов на изолятор, шт    2 Материал    Полимерный материал Выдерж напряж грозового импульса, кВ    25.0 Механ разрушающая сила на изгиб, кН    30 Наибольший наружн диаметр, мм    50 Вид или марка материала    Полиамид усиленный стекловолокном
