Описание IEK YIS40-20

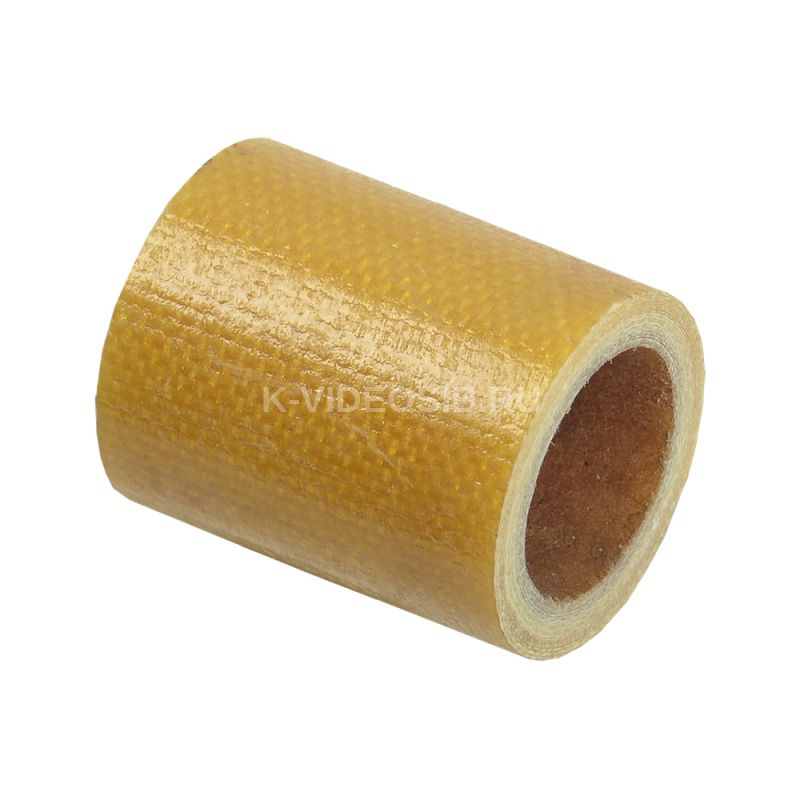

IEK YIS40-20 предназначены для изоляции соединительных шпилек при установке плоских изоляторов в шинной сборке. Используются для организации шинных сборок и установки различных ответвлений от центральных шин в электрических распределительных шкафах и щитах с номинальным током от 250 до 4000 A. Изоляторы выполнены в виде трубок различной длины, что обеспечивает возможность использования с силовыми шинами различной ширины. Выполнены из стекловолоконной ткани, покрытой эпоксидной смолой.

Преимущества

• Удобный и быстрый монтаж кабельных трасс.
• Высокая прочность SMC материала изолятора гарантирует устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания.
• Универсальный изолятор обеспечивает возможность применения от 1 до 3 медных или алюминиевых шин толщиной от 5 до 10 мм на токи от 250 до 4000 А.
• Широкий ассортиментный ряд изоляторов соединительных шпилек позволяет использовать шины толщиной до 120 мм.

Особенности конструкции

Изолятор выполнен из стекловолоконной ткани, покрытой эпоксидной смолой.

Технические характеристики IEK YIS40-20

Длина, мм    20 Метрический размер болта - М    12 Номин напряжение изоляции, В    400 Номин импульсное выдерживаемое напряжение, В    8000 Защитное покрытие поверхности    Эпоксидная смола Материал    Стекловолокнистая ткань Категория горючести по ГОСТ 28157    ПВ-0
