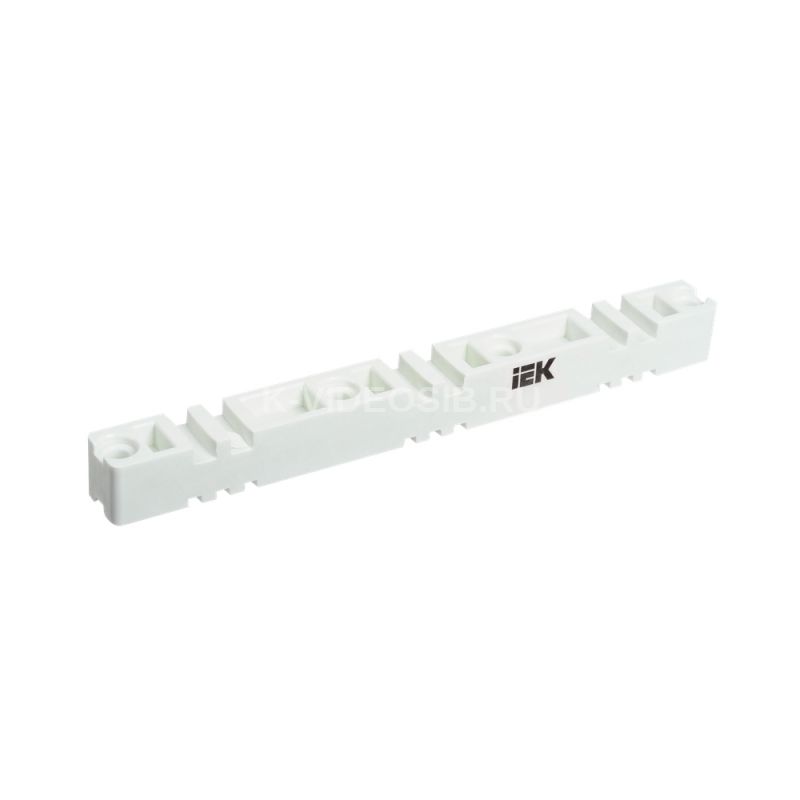

Описание IEK YIS40-3-370

IEK YIS40-3-370 предназначены для крепления и изоляции силовых токоведущих шин в электрических распределительных шкафах и щитах с номинальным током от 250 до 4000 A. Используются для организации шинных сборок и установки различных ответвлений от центральных шин при сборке щитов НКУ различного назначения. Изолятор имеет 2-х или 3-х фазное исполнение и обеспечивают крепление шин толщиной 5 и 10 мм. Выполнены из SMC материала.

Преимущества

• Удобный и быстрый монтаж кабельных трасс.
• Высокая прочность SMC материала изолятора гарантирует устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания.
• Универсальный изолятор обеспечивает возможность применения от 1 до 3 медных или алюминиевых шин толщиной от 5 до 10 мм на токи от 250 до 4000 А.
• Широкий ассортиментный ряд изоляторов соединительных шпилек позволяет использовать шины толщиной до 120 мм.

Особенности конструкции

SMC материал изолятора гарантирует устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания.

Возможность установки шин толщиной 5 и 10 мм.

Для быстрой сборки комплекта используются изолирующие втулки диаметром 20 мм и соединительные шпильки М10.

Технические характеристики IEK YIS40-3-370

Количество полюсов    3 Тип конструкции    Изолятор ступенчатый Макс. номин. ток, А    3300 Пакет шин 5(3), 10(2)    Да Категория горючести по ГОСТ 28157    ПВ-0 Цвет    Белый Расстояние между шинами, мм    125 Ударная вязкость, кДж на м2    ≥ 25 Материал    Полиэстер SMC Глубина, мм    35.0 Диам отв под крепежные болты в шинах, мм    12.0 Высота, мм    35.0 Кратковрем выдерж напряж промышл частоты, кВ    8.0 Толщина шин, мм    5 и 10 Номин раб напряжение, В    400 Предел прочности на изгиб, Мпа    123 Температура эксплуатации, °C    -40...60
