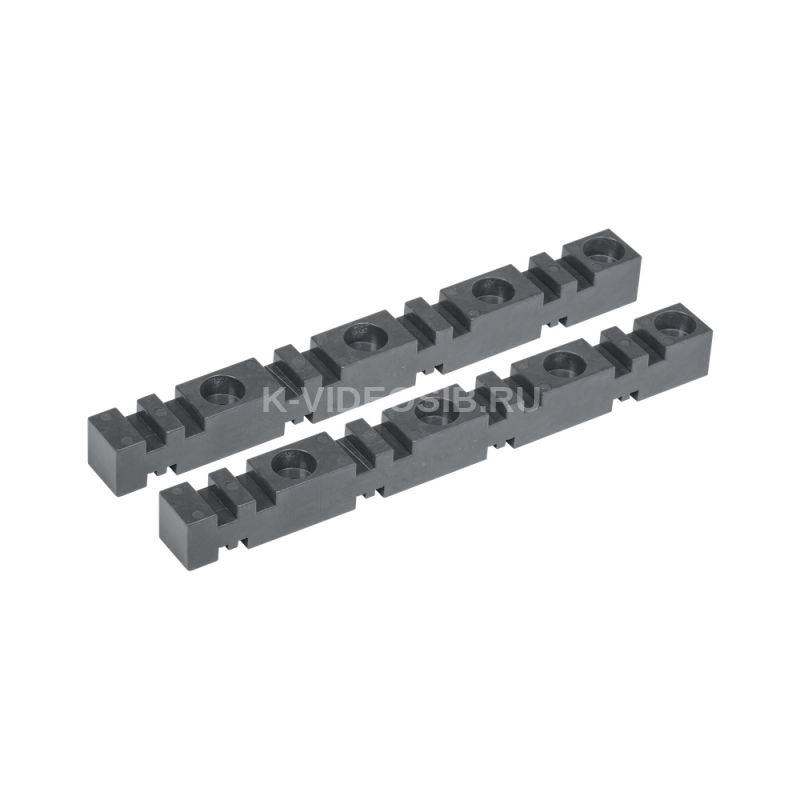

Описание IEK YIS40-4-303

IEK YIS40-4-303 предназначены для крепления и изоляции силовых токоведущих шин в электрических распределительных шкафах и щитах с номинальным током от 250 до 4000 A. Используются для организации шинных сборок и установки различных ответвлений от центральных шин при сборке щитов НКУ различного назначения. Изолятор имеет 4-х фазное исполнение и обеспечивают крепление шин толщиной 5 и 10 мм. Выполнен из композитного материала.

Преимущества

• Выполнен из BMC-материала, обладающего высокой прочностью на изгиб и растяжение, что гарантирует устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания.
• Имеет 4-х фазное исполнение.
• Обеспечивает вертикальное крепление шин толщиной 5 и 10 мм.
• Простая и надежная конструкция для быстрой сборки систем из медных и алюминиевых шин.

Технические характеристики IEK YIS40-4-303

Количество полюсов    4 Тип конструкции    Изолятор плоский Макс. номин. ток, А    4000 Пакет шин 5(3), 10(2)    Да Предел прочности на изгиб, Мпа    150 Материал    Полимерный материал Номин раб напряжение, В    400 Температура эксплуатации, °C    -40...60 Вид или марка материала    Полиэфирная смола, армированная стекловолокном Механ разрушающая сила на изгиб, кН    150 Толщина шин, мм    5 и 10 Категория горючести по ГОСТ 28157    ПВ-0 Расстояние между шинами, мм    6 Напряж пробоя изоляции промышл частоты, кВ    2.5 Цвет    Серый Ударная вязкость, кДж на м2    50...70 Момент затяжки болтов крепленния шин, нм    16.0
