Описание IEK YKVM-4-25-F

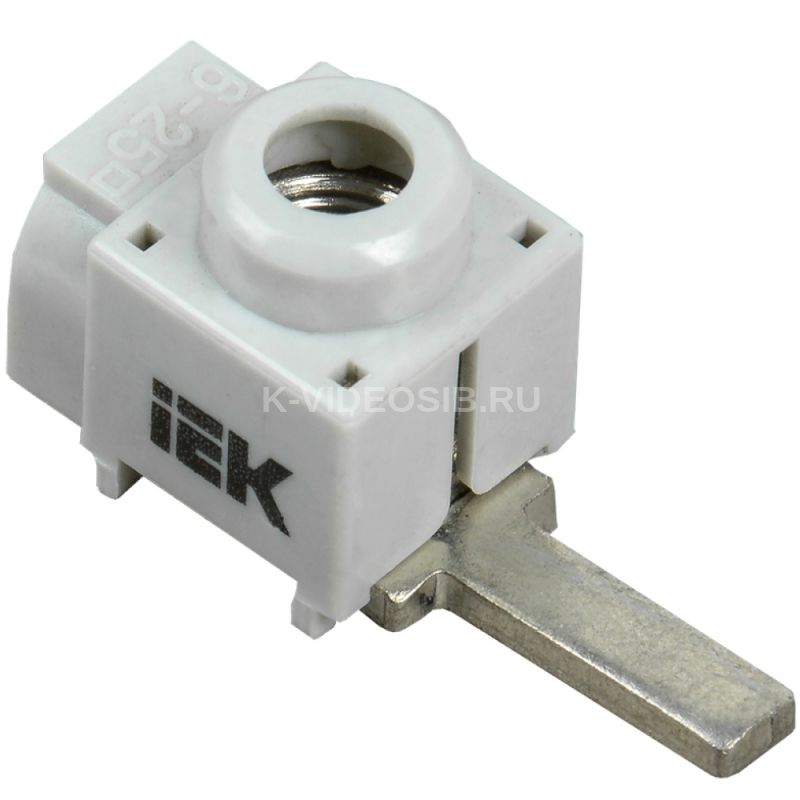

Клемма вводная для модульного оборудования КВМ 4-25мм2 (прямой ввод) IEK YKVM-4-25-F применяется для присоединения проводников к модульному оборудованию. Центральное подключение проводников.

Преимущества

• Удобное присоединение проводников к клеммным зажимам модульных аппаратов при использовании соединительных шин.
• Плоский вывод клеммы обеспечивает надежный электрический контакт с выводом соединительной шины.
• Возможность подведения проводников большого сечения до 25 мм².

  Особенности конструкции



  Плоский вывод клеммы с антикоррозийным покрытием для обеспечения надежного электрического контакта.

Технические характеристики IEK YKVM-4-25-F

Модель или исполнение    Трехфазная установка Количество полюсов    1 Тип монтажа    Непосредственная установка Сечение многожильного гибкого провода, мм²    4...25 Цвет    Серый Номин раб напряжение, В    400 Тип электрич соединения 2    Винтовое соединение Кол-во в комплекте, шт    100 Номин ток In, А    100 Материал токоведущей части    Медь Материал изоляции корпуса    Прочее Номин раб напряжение переменного тока Ue, В    400 Место соединения    Сверху Распространяет горение    Нет Тип электрич соединения 1    Винтовое соединение Ширина, мм    17 Макс поперечное сечение проводника, мм²    25 Материал зажима    Латунь Сечение одножильного жёсткого провода, мм²    4...25 Ширина или размер ячейки, мм    17.0 Возможно использовать с функцией PEN    Нет Номин частота, Гц    50 Требуется торцевая изолирующая пластина    Нет Количество зажимных клемм на 1 полюс    1 Момент затяжки Нм при сечении проводника, мм²    2,5 Номинальная способность к присоединению, мм²    4...25 Минимальное сечение, мм    16.0 Длина, мм    32,5 Высота, мм    19 Материал корпуса    Пластик Рабочая температура, °C    -40...50 Класс негорючести изоляц материала UL94    V1 Номин раб напряжение постоянного тока Ue, В    220 Номин напряжение изоляции Ui, В    415 Климатическое исполнение    УХЛ3 Винт крепления    М8
