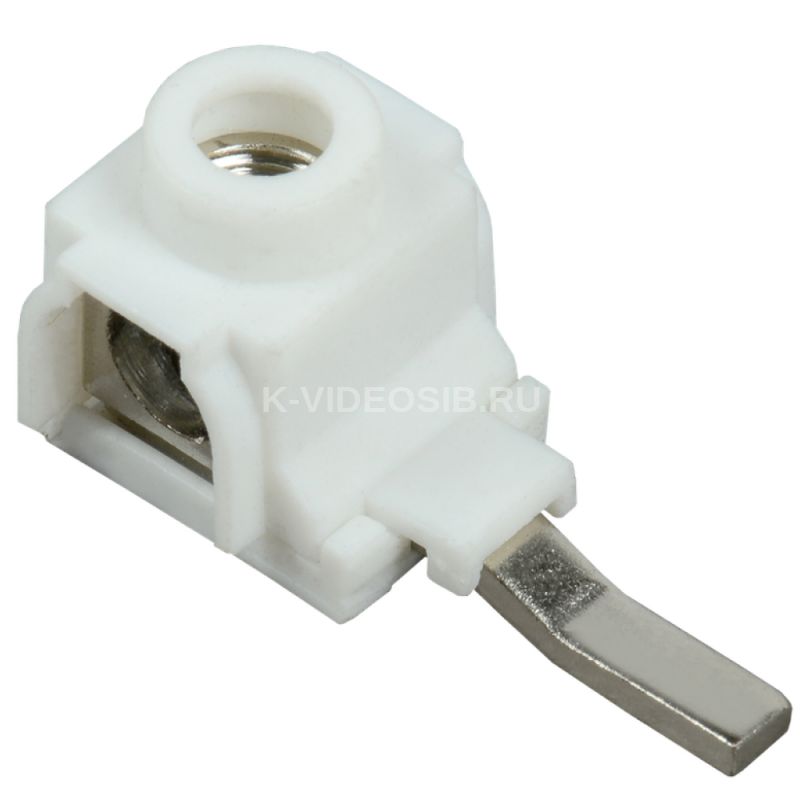

Описание IEK YKVM-4-25-S

Клемма вводная для модульного оборудования КВМ 4-25мм2 (боковой ввод) IEK YKVM-4-25-S применяется для присоединения проводников к модульному оборудованию. Боковое подключение проводников.

Преимущества

• Удобное присоединение проводников к клеммным зажимам модульных аппаратов при использовании соединительных шин.
• Плоский вывод клеммы обеспечивает надежный электрический контакт с выводом соединительной шины.
• Возможность подведения проводников большого сечения до 25 мм².

Особенности конструкции

Боковое подключение проводников.

Технические характеристики IEK YKVM-4-25-S

Модель или исполнение    Трехфазная установка Количество полюсов    1 Тип монтажа    Непосредственная установка Сечение многожильного гибкого провода, мм²    4...25 Цвет    Белый Номин раб напряжение, В    400 Тип электрич соединения 2    Винтовое соединение Рабочая температура, °C    -40...50 Количество зажимных клемм на 1 полюс    1 Номин раб напряжение переменного тока Ue, В    400 Макс поперечное сечение проводника, мм²    25 Ширина или размер ячейки, мм    13.5 Винт крепления    М8 Материал корпуса    Пластик Требуется торцевая изолирующая пластина    Нет Распространяет горение    Нет Класс негорючести изоляц материала UL94    V1 Ширина, мм    13,5 Номин ток In, А    100 Материал токоведущей части    Медь Длина, мм    35 Сечение одножильного жёсткого провода, мм²    4...25 Номин напряжение изоляции Ui, В    415 Номин частота, Гц    50 Минимальное сечение, мм    16.0 Кол-во в комплекте, шт    100 Момент затяжки Нм при сечении проводника, мм²    2,5 Возможно использовать с функцией PEN    Нет Материал изоляции корпуса    Прочее Место соединения    Сбоку (поперечное) Материал зажима    Латунь Тип электрич соединения 1    Винтовое соединение Высота, мм    19 Номин раб напряжение постоянного тока Ue, В    220 Климатическое исполнение    УХЛ3 Номинальная способность к присоединению, мм²    4...25
