Описание IEK YRB30-1-125

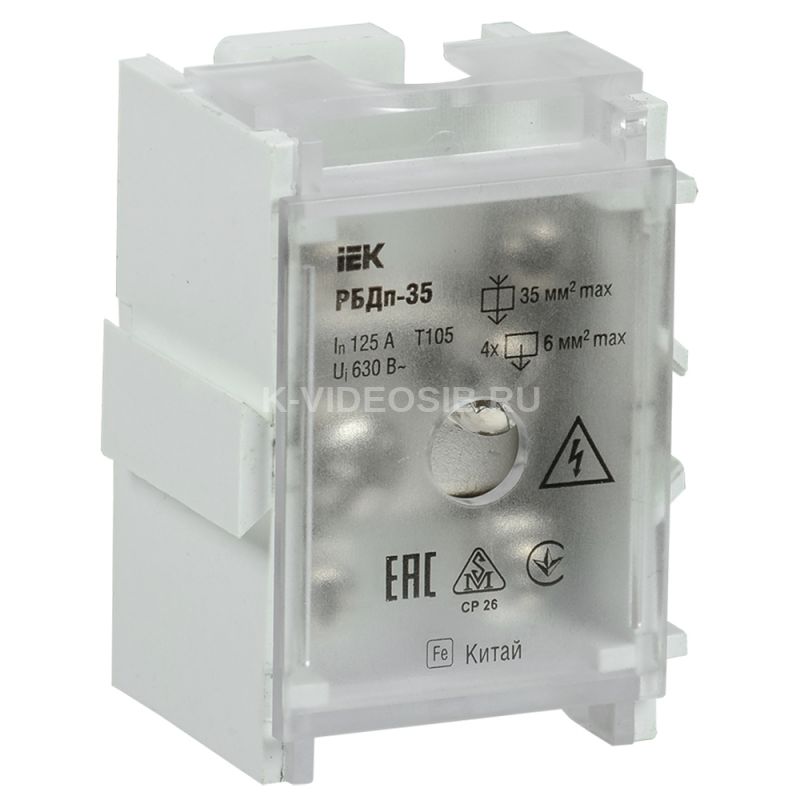

Блок распределительный проходной РБДп-35 125/50А на DIN-рейку (1х35-4х6мм2) IEK YRB30-1-125. Предназначен для выполнения ответвлений от магистральных линий медных и алюминиевых проводов напряжением до 660 В с предварительным снятием изоляции на месте установки. Подключение производится без разрезания центрального проводника. Позволяет присоединить до 4-х отходящих линий. Для изоляции проводников устанавливается прозрачная крышка. Корпус выполнен из не поддерживающего горение полиамида. Токоведущая шина изготовлена из латуни. Имеется возможность пломбировки корпуса.

Преимущества

• Материал корпуса: пожаробезопасный полиамид РА6.6 соответствует классификации UL94 VO.
• Номинальный рабочий ток и напряжение: от 50 до 232 А / до 660 В.
• Широкий диапазон рабочих температур.
• Испытание на превышение температуры (не более чем 45 С).
• Испытание на кратковременно выдерживаемый ток 120А на 1 мм2 в течение 1 секунды.
• Испытание падения напряжения (не более чем 3,2 мВ).

Особенности конструкции

Цельная токоведущая шина изготовлена из луженой латуни.

Блоки серии РБДп обеспечивают до 4-х точек отвода от основного магистрального кабеля.

Удобное крепление на DIN-рейку или на монтажную панель.

Блоки могут соединяться в ряд, повышая жесткость и качество всей сборки.

Возможность пломбировки блоков РБДп через отверстия на защитной крышке.

Технические характеристики IEK YRB30-1-125

Количество полюсов    1 Номин ток, А    125/50 Общ количество соединений    5 Сечение подкл проводников на входe, мм²    4...35 Сечение подкл проводников на выходe, мм²    1,5...6 Номин напряжение, В    660 Тип монтажа    DIN-рейка / винт Тип или способ подключения    Винт Количество соединений 10 мм²    0 Температура эксплуатации, °C    -40...+105 Глубина, мм    40.5 Степень защиты - IP    IP20 Количество соединений 25 мм²    0 Количество соединений 16 мм²    0 Количество соединений мен 6 мм²    4 Монтажная температура, °C    -20...+30 Количество соединений бол 25 мм²    1 Материал корпуса    Пластик Ширина, мм    43.0 Безопасное соединение    Да
