Описание IEK YZN10-070-K03

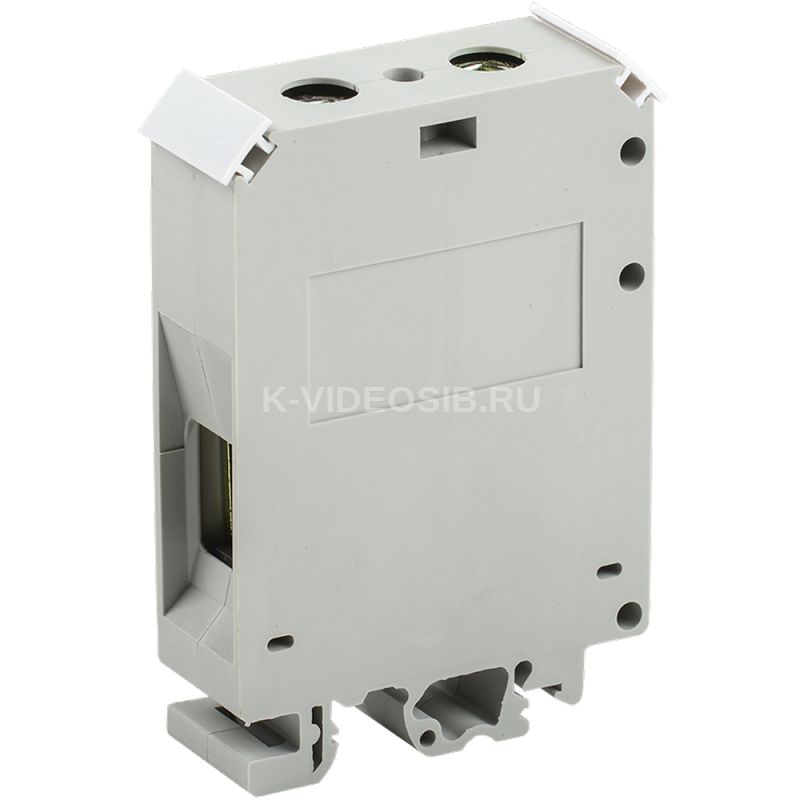

Зажим наборный ЗНИ-70мм2 (JXB250А) серый IEK YZN10-070-K03 служит для безопасного и компактного подключения фазных, нулевых и защитных (земля) проводников различного сечения. Устанавливаются на DIN-рейку. Комплектуются маркером для нанесения номера. Также поставляются боковые заглушки для клеммных зажимов серии ЗНИ. Цвет: синий, серый, зеленый.

Оконечные зажимы могут закрываться пластиковыми заглушками соответствующего размера и цвета. Выполнены из цветного огнестойкого полиамида: желто-зеленого (земля), синего (ноль), серого (фаза) цвета.

Технические характеристики IEK YZN10-070-K03

Модель или исполнение    Трехфазная установка Количество полюсов    1 Тип монтажа    DIN-рейка (стандарт) 35 мм Сечение многожильного гибкого провода, мм²    25...70 Цвет    Серый Номин раб напряжение, В    600 Тип электрич соединения 2    Винтовое соединение Длина, мм    91,0 Класс негорючести изоляц материала UL94    V0 Номин напряжение изоляции Ui, В    660 Распространяет горение    Нет Тип электрич соединения 1    Винтовое соединение Сечение одножильного жёсткого провода, мм²    16...70 Степень защиты - IP    IP20 Материал токоведущей части    Латунь Номин ток In, А    250 Количество зажимных клемм на 1 полюс    2 Ширина или размер ячейки, мм    22.2 Рабочая температура, °C    -40...80 Требуется торцевая изолирующая пластина    Нет Материал изоляции корпуса    Полиамид Ширина, мм    22,2 Возможно использовать с функцией PEN    Нет Материал корпуса    Полиамид Номин частота, Гц    50 Номин раб напряжение постоянного тока Ue, В    440 Климатическое исполнение    УХЛ3 Высота, мм    61,5 Номинальная способность к присоединению, мм²    35...70 Макс поперечное сечение проводника, мм²    70 Номин раб напряжение переменного тока Ue, В    600 Материал зажима    Сталь Место соединения    Сбоку (поперечное)
