Описание IEK YZN12-150-K03

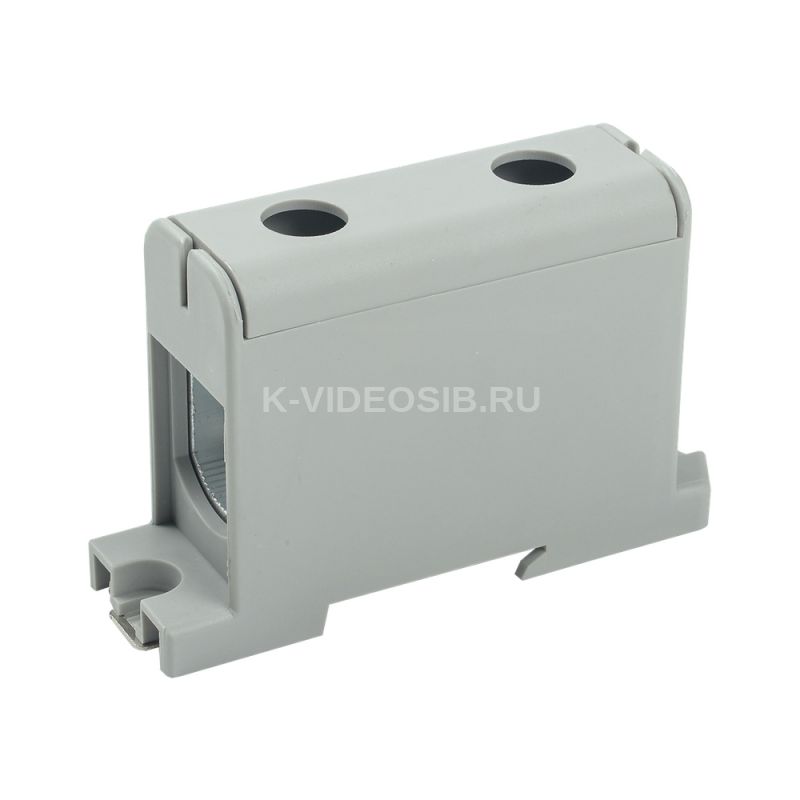

Клемма вводная силовая КВС 35-150мм2 серая IEK YZN12-150-K03 предназначена для соединения проводников больших размеров при организации ввода и распределения проводников внутри электротехнических шкафов и щитов. Применяется для соединения медных и алюминиевых проводников при установке промышленного оборудования. Подключение посредством зажимов делает монтаж максимально простым и быстрым. Прочный корпус из полиамида обладают повышенной пожаростойкостью.

Преимущества

• Прочный корпус обладает повышенной пожаростойкостью, выполнен из полиамида PA 6.6 по стандарту UL94 V0 (не поддерживающего горение).
• Специальная паста на зажимном винте и токоведущей шине клеммы увеличивает контактную поверхность и уменьшает потери мощности и нагрев в точке контакта, увеличивая срок службы клеммы.

Технические характеристики IEK YZN12-150-K03

Модель или исполнение    Трехфазная установка Количество полюсов    1 Тип монтажа    DIN-рейка / винт Сечение многожильного гибкого провода, мм²    35...150 Цвет    Серый Номин раб напряжение, В    800 Тип электрич соединения 2    Винтовое соединение Момент затяжки Нм при сечении проводника, мм²    14 (35...95) / 24 (120...150) Номин раб напряжение постоянного тока Ue, В    ≤ 800 Номин раб напряжение переменного тока Ue, В    ≤ 800 Номин напряжение изоляции Ui, В    800 Номинальная способность к присоединению, мм²    35...150 Ширина или размер ячейки, мм    29.5 Сечение одножильного жёсткого провода, мм²    35...150 Требуется торцевая изолирующая пластина    Нет Класс негорючести изоляц материала UL94    V0 Номин частота, Гц    50 Материал зажима    Алюминий Климатическое исполнение    УХЛ3 Высота, мм    96 Кол-во в комплекте, шт    5 Длина, мм    96 Ширина, мм    29,5 Материал токоведущей части    Алюминий Материал корпуса    Полиамид Распространяет горение    Нет Возможно использовать с функцией PEN    Нет Степень защиты - IP    IP20 Количество зажимных клемм на 1 полюс    2 Материал изоляции корпуса    Полиамид Рабочая температура, °C    -40...85 Тип электрич соединения 1    Винтовое соединение Номин ток In, А    Сu: 320 / Al: 290 Место соединения    Сбоку (поперечное)
