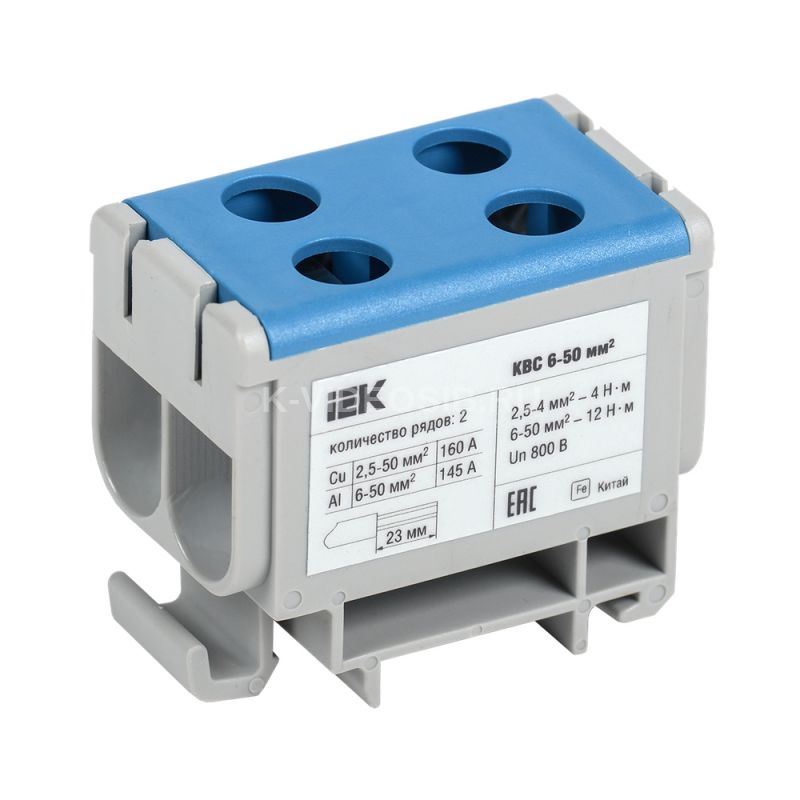

Описание IEK YZN13-050-K07

Вводные силовые клеммы IEK YZN13-050-K07 предназначены для соединения проводников больших размеров от 6 до 240мм2 при организации ввода и распределения проводников внутри электротехнических шкафов и щитов. Применяется для соединения медных и алюминиевых проводников при установке промышленного оборудования. Подключение посредством зажимов делает монтаж максимально простым и быстрым. Прочный корпус из полиамида обладают повышенной пожаростойкостью. Корпус имеет 2-х рядное исполнение.

Преимущества

• Прочный корпус обладает повышенной пожаростойкостью, выполнен из полиамида PA 6.6 по стандарту UL94 V0 (не поддерживающего горение).
• Специальная паста на зажимном винте и токоведущей шине клеммы увеличивает контактную поверхность и уменьшает потери мощности и нагрев в точке контакта, увеличивая срок службы клеммы.

Технические характеристики IEK YZN13-050-K07

Модель или исполнение    Трехфазная установка Количество полюсов    2 Тип монтажа    DIN-рейка (стандарт) 35 мм Сечение многожильного гибкого провода, мм²    2,5...50 Цвет    Синий/голубой Номин раб напряжение, В    800 Тип электрич соединения 2    Винтовое соединение Номинальная способность к присоединению, мм²    Сu: 2,5...50 / Al: 6...50 Ремонтопригодность    Нет Номин раб напряжение постоянного тока Ue, В    ≤ 800 Кол-во в комплекте, шт    8 Класс негорючести изоляц материала UL94    V0 Номин раб напряжение переменного тока Ue, В    ≤ 800 Номин напряжение изоляции Ui, В    800 Рабочая температура, °C    -40...85 Минимальное сечение, мм    2.5 Ширина, мм    30 Номин частота, Гц    50 Номин ток In, А    Сu: 160 / Al: 145 Момент затяжки Нм при сечении проводника, мм²    4 (2,5...4) / 12 (6...50) Требуется торцевая изолирующая пластина    Нет Количество зажимных клемм на 1 полюс    4 Макс поперечное сечение проводника, мм²    50 Относительная влажность воздуха    > 75 Высота, мм    43 Возможно использовать с функцией PEN    Нет Сечение одножильного жёсткого провода, мм²    2,5...50 Климатическое исполнение    УХЛ3 Материал корпуса    Полиамид Распространяет горение    Нет Тип электрич соединения 1    Винтовое соединение Ширина или размер ячейки, мм    30.0 Материал изоляции корпуса    Полиамид Материал зажима    Алюминий Место соединения    Сбоку (поперечное) Степень защиты - IP    IP20 Длина, мм    51 Материал токоведущей части    Алюминий Макс рабочее напряжение Ue, В    800
