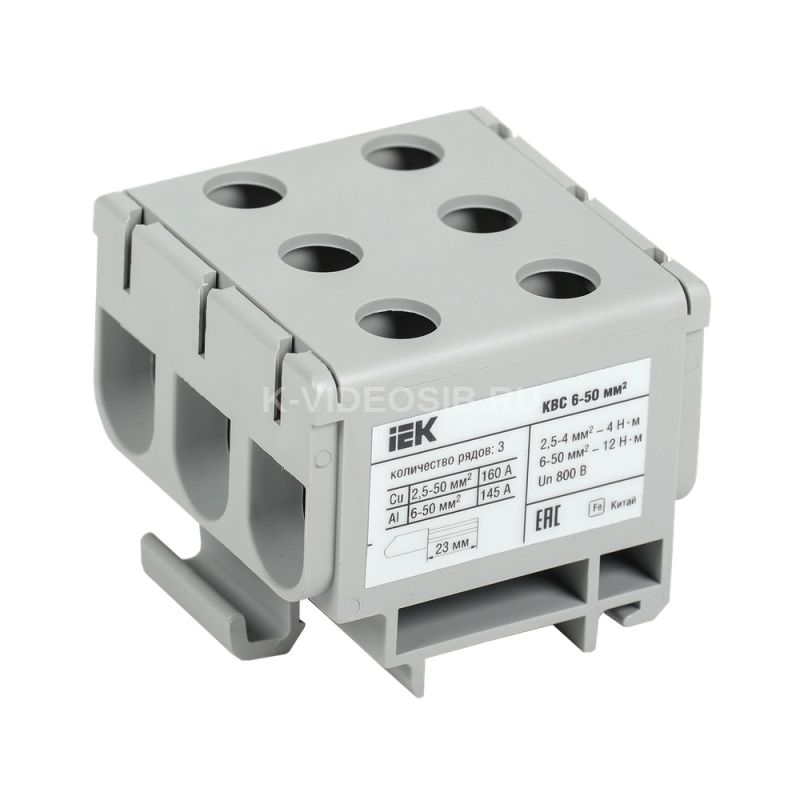

Описание IEK YZN14-050-K03

Вводные силовые клеммы IEK YZN14-050-K03 предназначены для соединения проводников больших размеров от 6 до 240мм2 при организации ввода и распределения проводников внутри электротехнических шкафов и щитов. Применяется для соединения медных и алюминиевых проводников при установке промышленного оборудования. Подключение посредством зажимов делает монтаж максимально простым и быстрым. Прочный корпус из полиамида обладают повышенной пожаростойкостью. Корпус имеет 3-х рядное исполнение.

Преимущества

• Прочный корпус обладает повышенной пожаростойкостью, выполнен из полиамида PA 6.6 по стандарту UL94 V0 (не поддерживающего горение).
• Специальная паста на зажимном винте и токоведущей шине клеммы увеличивает контактную поверхность и уменьшает потери мощности и нагрев в точке контакта, увеличивая срок службы клеммы.

Технические характеристики IEK YZN14-050-K03

Модель или исполнение    Трехфазная установка Количество полюсов    3 Тип монтажа    DIN-рейка (стандарт) 35 мм Сечение многожильного гибкого провода, мм²    2,5...50 Цвет    Серый Номин раб напряжение, В    800 Тип электрич соединения 2    Винтовое соединение Макс поперечное сечение проводника, мм²    50 Минимальное сечение, мм    2.5 Тип электрич соединения 1    Винтовое соединение Номин раб напряжение переменного тока Ue, В    ≤ 800 Распространяет горение    Нет Ширина или размер ячейки, мм    50.0 Номин напряжение изоляции Ui, В    800 Место соединения    Сбоку (поперечное) Макс рабочее напряжение Ue, В    800 Материал зажима    Алюминий Номин частота, Гц    50 Класс негорючести изоляц материала UL94    V0 Степень защиты - IP    IP20 Материал изоляции корпуса    Полиамид Требуется торцевая изолирующая пластина    Нет Номин ток In, А    Сu: 160 / Al: 145 Ширина, мм    50 Рабочая температура, °C    -40...85 Климатическое исполнение    УХЛ3 Высота, мм    43 Длина, мм    51 Количество зажимных клемм на 1 полюс    2 Относительная влажность воздуха    > 75 Возможно использовать с функцией PEN    Нет Кол-во в комплекте, шт    8 Ремонтопригодность    Нет Материал корпуса    Полиамид Сечение одножильного жёсткого провода, мм²    2,5...50 Материал токоведущей части    Алюминий Номинальная способность к присоединению, мм²    Сu: 2,5...50 / Al: 6...50 Номин раб напряжение постоянного тока Ue, В    ≤ 800 Момент затяжки Нм при сечении проводника, мм²    4 (2,5...4) / 12 (6...50)
