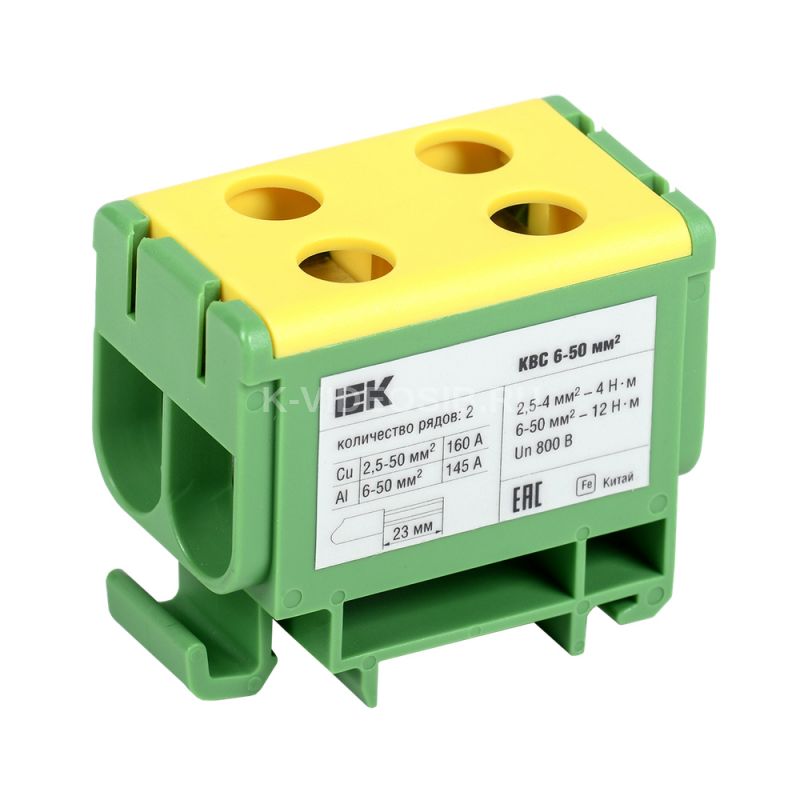

Описание IEK YZN23-050-K52

Вводные силовые клеммы IEK YZN23-050-K52 предназначены для соединения проводников больших размеров от 6 до 240мм2 при организации ввода и распределения проводников внутри электротехнических шкафов и щитов. Применяется для соединения медных и алюминиевых проводников при установке промышленного оборудования. Подключение посредством зажимов делает монтаж максимально простым и быстрым. Прочный корпус из полиамида обладают повышенной пожаростойкостью. Корпус имеет 2-х рядное исполнение.

Преимущества

• Прочный корпус обладает повышенной пожаростойкостью, выполнен из полиамида PA 6.6 по стандарту UL94 V0 (не поддерживающего горение).
• Специальная паста на зажимном винте и токоведущей шине клеммы увеличивает контактную поверхность и уменьшает потери мощности и нагрев в точке контакта, увеличивая срок службы клеммы.

Технические характеристики IEK YZN23-050-K52

Модель или исполнение    Заземляющая PEN Количество полюсов    2 Тип монтажа    DIN-рейка (стандарт) 35 мм Сечение многожильного гибкого провода, мм²    2,5...50 Цвет    Желто-зеленый Номин раб напряжение, В    800 Тип электрич соединения 2    Винтовое соединение Номин раб напряжение переменного тока Ue, В    ≤ 800 Относительная влажность воздуха    > 75 Высота, мм    43 Номин раб напряжение постоянного тока Ue, В    ≤ 800 Минимальное сечение, мм    2.5 Рабочая температура, °C    -40...85 Номин частота, Гц    50 Материал зажима    Алюминий Момент затяжки Нм при сечении проводника, мм²    4 (2,5...4) / 12 (6...50) Материал корпуса    Полиамид Климатическое исполнение    УХЛ3 Количество зажимных клемм на 1 полюс    4 Сечение одножильного жёсткого провода, мм²    2,5...50 Номинальная способность к присоединению, мм²    Сu: 2,5...50 / Al: 6...50 Макс рабочее напряжение Ue, В    800 Требуется торцевая изолирующая пластина    Нет Степень защиты - IP    IP20 Ремонтопригодность    Нет Ширина, мм    30 Длина, мм    51 Макс поперечное сечение проводника, мм²    50 Номин ток In, А    Сu: 160 / Al: 145 Возможно использовать с функцией PEN    Да Материал токоведущей части    Алюминий Тип электрич соединения 1    Винтовое соединение Кол-во в комплекте, шт    8 Материал изоляции корпуса    Полиамид Номин напряжение изоляции Ui, В    800 Место соединения    Сбоку (поперечное) Ширина или размер ячейки, мм    30.0 Класс негорючести изоляц материала UL94    V0 Распространяет горение    Нет
