Описание IEK YZN30-010-K05

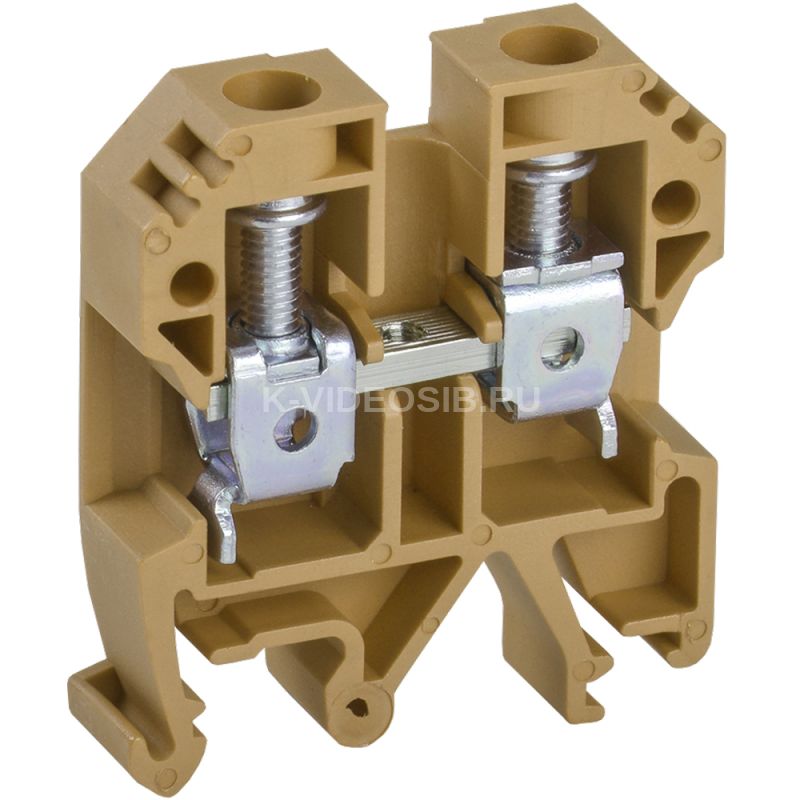

Клемма винтовая КВИ IEK YZN30-010-K05 предназначена для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов. Применяются для крепления фазных, нулевых и защитных проводников. Устанавливаются на DIN-рейку. Двухуровневые клеммы имеют два отдельных уровня токоведущих шин, позволяют уменьшить габариты клеммной сборки.

Преимущества

• Изоляционный корпус выполнен из эластичного и ударопрочного пожаробезопасного полиамида PA6.6, соответствует классификации UL94 V0, обладает превосходной стойкостью к воздействию агрессивных сред и температуры.
• Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки.
• Широкий набор дополнительных принадлежностей: торцевые заглушки, маркировочные пластины, перемычки.
• Испытание на превышение температуры (не более, чем 45°С).
• Испытание на кратковременно выдерживаемый ток 120А на 1мм2 в течение 1 секунды.
• Испытание падения напряжения (не более, чем 3,2мВ).

Особенности конструкции

Возможность установки винтовой перемычки в центральной части клемм.

Токоведущая шина фазных клемм, выполненная из латуни или медной пластины (содержание меди не менее 99,7%), имеет специальные насечки для надежной фиксации проводника.

Специальная зажимная клетка уменьшает эффект «самоотвинчивания» винта и позволяет подсоединять проводники с кабельными наконечниками или без них.

Корпус выполнен из полиамида, не поддерживающего горение (проверка раскаленной нитью при 960°С).

Универсальная маркировочная площадка для широкого ряда сечений проводников.

Технические характеристики IEK YZN30-010-K05

Модель или исполнение    Трехфазная установка Количество полюсов    1 Тип монтажа    DIN-рейка (стандарт) 35 мм Сечение многожильного гибкого провода, мм²    4...10 Цвет    Желтый Номин раб напряжение, В    800 Тип электрич соединения 2    Винтовое соединение Тип изделия/компонента    Клемма КВИ Материал токоведущей части    Латунь Ширина или размер ячейки, мм    10.0 Распространяет горение    Нет Относительная влажность воздуха    ≥ 90 Требуется торцевая изолирующая пластина    Да Номинальная способность к присоединению, мм²    4...10 Класс негорючести изоляц материала UL94    V0 Место соединения    Сбоку (поперечное) Степень загрязнения    3 Номин напряжение изоляции, В    1000 Номин ток In, А    70 Количество зажимных клемм на 1 полюс    2 Материал корпуса    Полиамид Минимальное сечение, мм    4.0 Длина, мм    45,7 Степень защиты - IP без заглушки    IP00 Номин частота, Гц    50 Климатическое исполнение    УХЛ3 Номин раб напряжение переменного тока Ue, В    ≤ 800 Тип электрич соединения 1    Винтовое соединение Ширина, мм    10 Возможно использовать с функцией PEN    Нет Степень защиты - IP    IP00 Материал изоляции корпуса    Полиамид Номин напряжение изоляции Ui, В    6000 Номин импульсное выдерживаемое напряжение, кВ    6 Ремонтопригодность    Нет Макс поперечное сечение проводника, мм²    10 Степень защиты - IP с уст заглушкой    IP20 Кол-во в комплекте, шт    50 Сечение одножильного жёсткого провода, мм²    4...16 Материал зажима    Сталь Высота, мм    41,6 Рабочая температура, °C    -60...110 Номин раб напряжение постоянного тока Ue, В    ≤ 800
