Описание IEK YZN41-12-001-K02

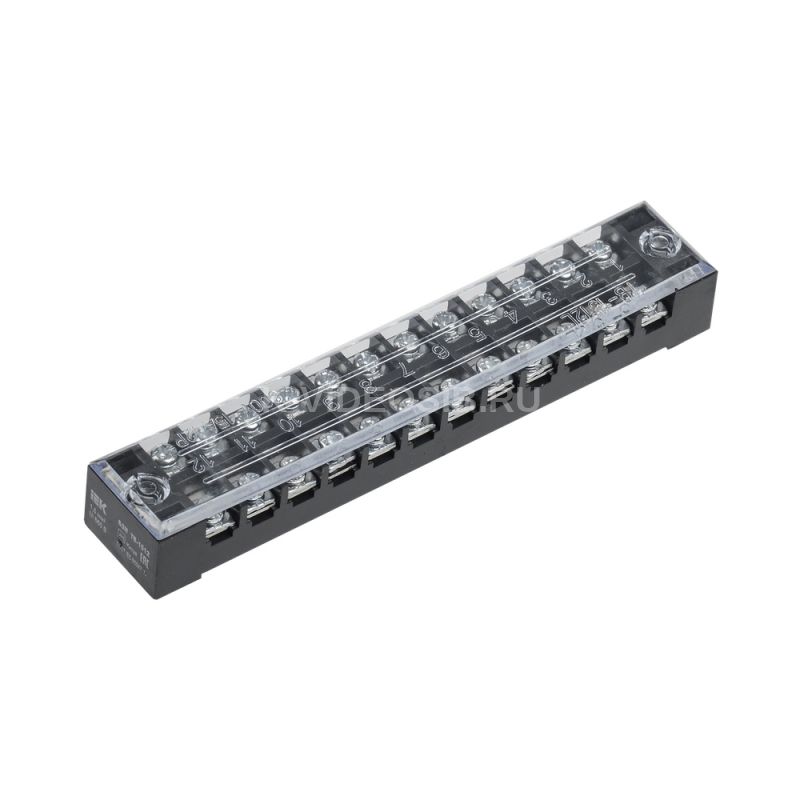

Блок зажимов наборный БЗН ТВ-1512 1,5мм2 15А 12 пар IEK YZN41-12-001-K02 используется для безопасного и компактного присоединения и ответвления проводников различного сечения из меди и алюминия в цепях переменного тока напряжением до 660В и постоянного тока напряжением до 440В. Устанавливается на монтажную панель. Для изоляции проводников устанавливается прозрачная крышка. Корпус выполнен из не поддерживающего горение АБС-пластика. Токоведущая шина изготовлена из латуни.

Преимущества

• Материал корпуса: пожаробезопасный АБС-пластик или карболит.
• Номинальный рабочий ток и присоединительная способность:
• - блоки ТВ – 15-100 А, Ø 1,5 – 10 мм2;
• - блоки ТС – 60-600 А, Ø 16 – 300 мм2;
• - блоки ТК – 10-100 А, Ø 1,5 – 25 мм2.
• Широкий диапазон рабочих температур: от -40 до +50°C.
• Испытание на превышение температуры (не более, чем 45°С).
• Испытание на кратковременно выдерживаемый ток 120 А на 1 мм2 в течение 1 секунды.
• Испытание падения напряжения (не более, чем 3,2 мВ).

Особенности конструкции

Блоки ТВ – 4, 6 или 12 пар. Блоки ТС – 3 или 4 пары. Блоки ТК – до 10 пар." src="https://cdn-02.iek.ru/imgproxy/5j0ewl2IlzNYXvD6i9wVU_1mQHwpsvldOgtUpViLWE4/q:100/rs:fit:400/aHR0cHM6Ly9jZG4tMDEuaWVrLnJ1L21lZGlhL29yaWdpbmFsL2IxYjI5MDhlODE1ZWQ0OGFkMDgxMTk5MTZmOTAxMGNjMGNlYzdiNGNhODg5NGRlMjhjMGVlZDFlNDY3ZDgxZmQucG5n.avif" />

Возможность соединения нескольких групп проводников в одном корпусе: Блоки ТВ – 4, 6 или 12 пар. Блоки ТС – 3 или 4 пары. Блоки ТК – до 10 пар.

Для надежной фиксации проводников на токоведущей шине имеются насечки.

Визуальный контроль состояния контактов через прозрачную крышку.

Технические характеристики IEK YZN41-12-001-K02
