Описание IPTRONIC IPT-EXTENDER MABS-30

POE Экстендер

Передача данных по сети Ethernet и питания PoE ограничены расстоянием между устройствами до 100 метров. С помощью уличного IPTRONIC IPT-EXTENDER MABS-30 оборудование PoE, такое как PTZ камеры, стационарные IP камеры видеонаблюдения, беспроводные точки доступа, PoE удлинители, IP домофоны и прочие сетевые устройства, можно устанавливать на расстоянии до 400 метров(режим S) друг от друга. Питается от PoE-коммутатора, блока питания или мидспана(инжектора), что упрощает установку.

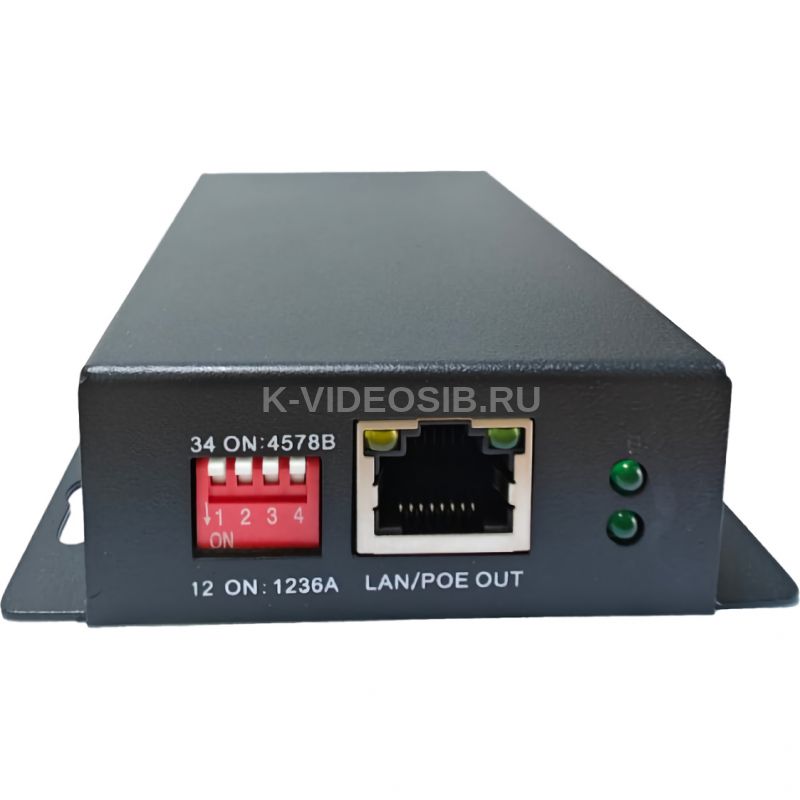

Удлинитель IPTRONIC IPT-EXTENDER MABS-30 выполнен в металлическом корпусе, имеет 1 входной RJ-45 и 1 выходной RJ-45 сетевых порта, каждый из которых автоматически настраивается на скорость соединения, при этом поддерживается полная пропускная способность сети. Суммарная выходная мощность достигает 30Вт при использовании коммутатора или инжектора PoE соответствующей входной мощности и 4х парного кабеля «витая пара» категории 5е и выше.

Ключевые особенности

• Совместим со стандартами IEEE802.3af и IEEE802.3at
• Увеличиваете дистанцию передачи питания PoE на 400 метров
• Автоматическое определение PoE-устройств и их защита от повреждения в результате неправильной установки
• Скорость передачи данных 10/100 Mbps
• Поддержка Plug and Play
• Класс пыле- влаго- защиты IP67 (поддержка защиты от дождя на открытом воздухе, использовании наружного водонепроницаемого UTP-кабеля)
• Грозозащита 3 кВ (8/20 мкс)

Примеры схем подключения

Технические характеристики IPTRONIC IPT-EXTENDER MABS-30

• Количество выходов: 1 PoE вход; 1 PoE выход
• Скорость передачи данных: 10/100 Mbps
• Вход PoE: Метод А 1,2(+)/3,6(-), Метод В: 4,5(+),7,8(-)
• Выход PoE: Метод А 1,2(+)/3,6(-), Метод В: 4,5(+),7,8(-)
• Класс защиты: 100м - 24Вт, 250м - 18Вт (режим S), 250м- 21Вт (каскадное подключение)
• Класс защиты: IP30
• Грозозащиты: 3 кВ (8/20 мкс)
• Рекомендуемый кабель: «Витая пара» категории 5е и выше
• Габариты: 88х25х60 мм
• Рабочая температура окружающей среды: от -10°C до 55°C
• Температура хранения: от -45 до 70 °C
• Соответствие стандартам PoE: IEEE 802.3af / IEEE 802.3at
