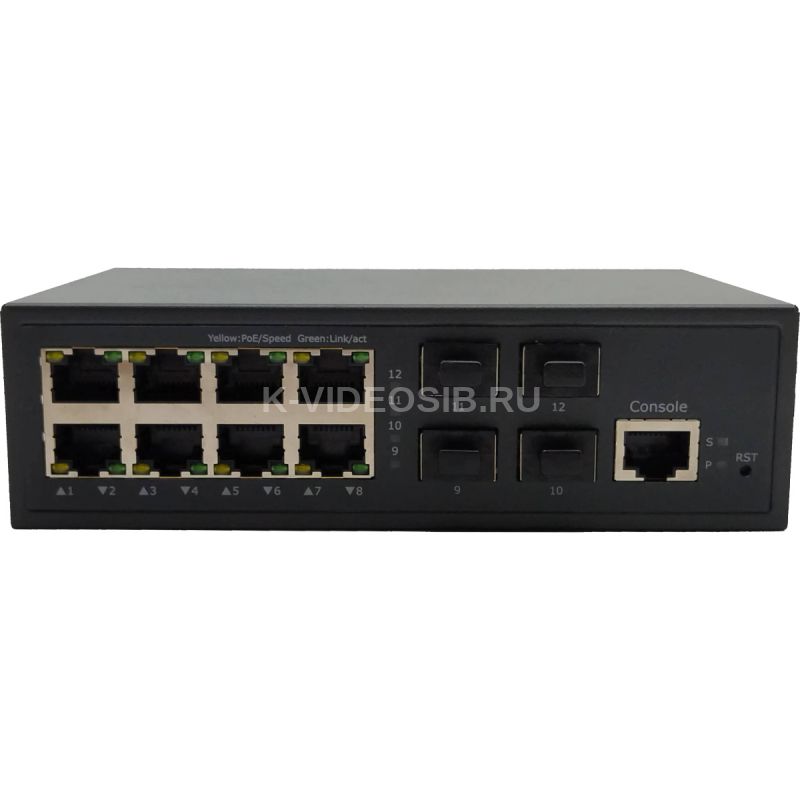

Описание IPTRONIC IPTS-PS3-E8P8S4GMH2

Управляемый PoE коммутатор уровня L2+. Порты 4*1/2,5G SFP + 8*10/100/1000Base-T

Полностью гигабитный управляемый POE-коммутатор уровня L2+, 8 портов 10/100/1000Base-T RJ45 PoE+, 4 порта SFP 1/2,5G, консольный порт.

Он поддерживает статическую маршрутизацию уровня L3 с высокопроизводительной архитектурой коммутации и обеспечивает высокоскоростную передачу данных по проводам для предоставления экономически эффективного решения Gigabit Ethernet для удовлетворения конвергентных приложений в сетях корпоративных клиентов.

Все больше и больше корпораций адаптируют новые ИТ-технологии по сети, такие как передача голоса по IP, видеоконференции, для повышения производительности и экономии операционных расходов.

Серия IPTS-PS3-E8P8S4GMH2 обеспечивает комплексное сквозное обеспечение качества обслуживания, а также гибкое и расширенное управление, настройки безопасности, общее энергопотребление до 120 Вт для различных типов PoE-устройств, что обеспечивает быстрое, безопасное и экономичное сетевое решение Power over Ethernet для малого бизнеса и корпораций.

Ключевые особенности

• 8 Гигабитных PoE+ портов 10/100/1000BASE-T Gigabit Ethernet RJ45
• 4 оптических SFP порта 1000BASE-T/2.5GBASE-T
• 1 консольный порт RJ45
• Соответствует стандартам IEEE 802.3at, IEEE802.3af. Максимальная выходная мощность на порт 30 Вт (PoE+)
• Интеллектуальное автоматическое определение PoE устройств убережет их от выгорания при неверной подаче питания.
• Функции маршрутизации уровня L3: Поддержка статической маршрутизации
• Агрегация портов: поддерживается по всем портам, поддерживается статическая и динамическая агрегация
• VLAN: поддерживает доступ, траки, гибридный режим и классификацию VLAN, включая VLAN на основе Mac, VLAN на основе IP и VLAN на основе протокола
• QinQ: Поддерживает QinQ на основе портов, VLAN и flow-based
• Port Mirroring (Зеркалирование портов): зеркальное отображение портов один к многим
• Кольцевой сетевой протокол уровня2: поддерживает STP, RSTP, MSTP, протокол G.8032 ERPS, одиночное кольцо, дополнительное кольцо
• Multicast: поддерживает IGMP V1, V2, V3 и отслеживание IGMP
• QoS: класс QoS, маркирование, поддержка SP, управление очередью ожидания WRR, ограничение скорости на основе входящего / выходящего порта и QoS на основе политик
• Управление: поддерживает LLDP, управление пользователями и аутентификацию при входе в систему; SNMPV1/V2C/V3; веб-управление, HTTP1.1, HTTPS; Системный журнал и оценка аварийных сигналов; RMON (удаленный мониторинг), запись сигналов тревоги, событий и истории; NTP, мониторинг температуры; Функция Ping, Tracert и оптический приемопередатчик DDM; поддерживает TFTP, Управление клиентом, Telnet-сервером, SSH-сервером и IPv6; Управление PoE
• Обновление встроенного ПО, настройка резервного копирования / восстановления через веб-интерфейс, FTP и TFTP

Технические характеристики IPTRONIC IPTS-PS3-E8P8S4GMH2

• Модель: IPTS-PS3-E8P8S4GMH2

Базовые характеристики

• Порты: 4*1G / 2,5G SFP оптических порта，8*10/100/1000M RJ45 PoE+ портов
• Порты управления: 1*Консольный
• PoE:
  • Поддержка стандартов IEEE 802.3at, IEEE802.3af.
  • Максимальная выходная мощность на порт 30Вт (PoE+)
  • Питание 1/2(+) 3/6(-) Endspan
  • Поддержка устройств (PD), выполненных как в, так и без соответствия со стандартами PoE
• Пропускная способность коммутационной матрицы: 24Gbps
• Скорость обслуживания пакетов: 17.85Mpps
• Таблица MAC адресов: 16K
• Буфер памяти: 12M bit

Функционал

• Port aggregation:
  • Support GE port, 2.5GE aggregation
  • Support static and dynamic aggregation
• Port features:
  • Support IEEE802.3x flow control, Port traffic statistics, port isolation
  • Support network storm suppression based on port bandwidth percentage
• VLAN: Support access, trunk and hybrid mode
• VLAN Classification:
  • Mac Based VLAN
  • IP Based VLAN
  • Protocol Based VLAN
• QinQ:
  • Basic QinQ (Port-based QinQ)
  • Flexible QinQ (VLAN-based QinQ)
  • QinQ (Flow-based QinQ)
• Port mirroring: Many to one (Port Mirroring)
• Layer 2 ring network protocol:
  • Support STP、RSTP、MSTP
  • Support G.8032 ERPS protocol，single ring, sub ring and other ring
• DHCP:
  • DHCP Client
  • DHCP Snooping
• ARP: ARP table aging
• IPv4: Static routing
• Multicast:
  • IGMP V1, V2, V3
  • IGMP snooping
• ACL:
  • IP Standard ACL
  • MAC extend ACL
  • IP extend ACL
• QoS:
  • QoS Class, Remarking
  • Support SP, WRR queue scheduling
  • Ingress Port-based Rate-limit
  • Egress Port-based Rate-limit
  • Policy-based QoS
• Security:
  • Support Dot1x，port authentication，MAC authentication，RADIUS service
  • Support port-security
  • Support ip source guard，IP/Port/MAC binding
  • Support ARP-check and ARP packet filtering for illegal users
  • Support port isolation
• Management and maintenance:
  • Support LLDP
  • Support user management and login authentication
  • Support SNMPV1/V2C/V3
  • Support web management，HTTP1.1，HTTPS
  • Support Syslog and alarm grading
  • Support RMON （Remote Monitoring）alarm, event and history record
  • Support NTP
  • Support temperature monitoring
  • Support Ping、Tracert
  • Support optical transceiver DDM function
  • Support TFTP Client
  • Support Telnet Server
  • Support SSH Server
  • Support IPv6 Management
  • Support PoE management
  • Support FTP，TFTP，WEB upgrading

Физические и электротехнические параметры

• Габариты (мм): 152*115*44мм
• Питание: DC52В
• Система охлаждения: Пассивная
• Потребление: Суммарное токопотребление ≤120 Вт
• Защита сетевых портов от перенапряжения: 4кВ, IEC 61000-4-5 Level 4（10/700us）
• Температура: 0 -50°C
• MTBF (наработка на отказ): 100,000 часов
• Влажность:
  • Эксплуатация：10%-90%RH
  • Хранение：5%-95%RH
