Описание IronLogic Z-5R(мод. Wiegand)

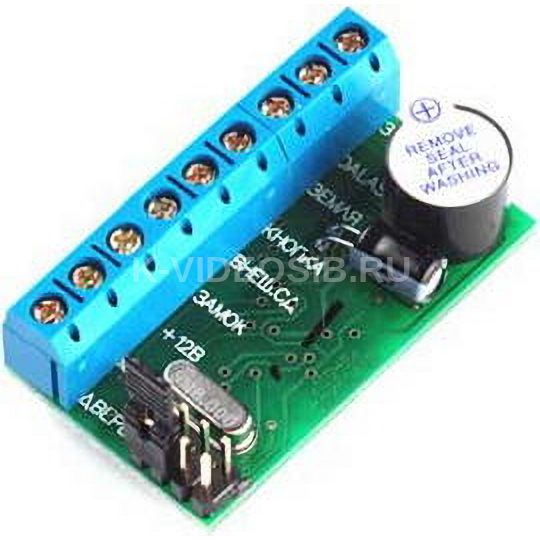

Автономный контроллер СКУД Модель: Z-5R (мод. Wiegand)

Особенности модели:

• Низкая цена
• Защита от неправильного включения
• Выбор типа замка
• Режимы Обычный / ACCEPT / TRIGGER / Блокировка
• Быстрый монтаж и подключение
• Программирование мастер-ключей, блокирующих ключей
• Запись содержимого памяти контроллера в ключ DS1996 и обратно
• Программирование через ПК (с помощью
• Внимание! Во избежание пробоя выходного транзистора не рекомендуется использовать контроллер с электромагнитными замками, имеющими встроенный колебательный контур

Режим работы

Режим ОБЫЧНЫЙ - доступ по простым и блокирующим ключам.

Режим ACCEPT - восстановление базы данных ключей. В режиме ACCEPT контроллер разрешает доступ всем ключам и заносит их ID в свою память. Таким образом, проработав несколько дней в режиме ACCEPT, контроллер формирует новую базу данных ключей.

Режим TRIGGER - управление работой замка: вкл./выкл. Одно касание ключа - замок закрыт, второе касание ключа - замок открыт. Режим TRIGGER удобен в случаях, когда необходимо открывать или блокировать дверь на определенный период (рабочий день, перерыв и т.д.).

Режим БЛОКИРОВКА - доступ только по блокирующим ключам.

Применение

Предназначен для использования в системах контроля и управления доступом (СКУД) в качестве автономного контроллера с силовым транзистором на выходе для управления внешними устройствами. В качестве входных устройств допускается подключение контактора ключей Dallas Touch Memory (ключи DS1990A) или бесконтактного считывателя proximity-карт, эмулирующего протокол iButton (Dallas Touch Memory) или Wiegand (26-42 бит).

Контроллер позволяет подключить следующее оборудование:

- внешний считыватель proximity-карт или контактор; - электромагнитный или электромеханический замок; - кнопку открывания замка (нормально разомкнутую); - внешнее управление светодиодом считывателя; - датчик положения двери.

Технические характеристики IronLogic Z-5R(мод. Wiegand)

Технические характеристики:

• Количество ключей: 1363
• Типы записываемых ключей: простой, мастер, блокирующий
• Интерфейс связи со считывателем: Dallas TM (iButton), Wiegand 26, 34, 37, 40, 42
• Максимальная длина линии от считывателя до контроллера:
• - Dallas Touch Memory: не более 15 м
• - Wiegand: не более 100 м
• Тип исполнительного устройства: электромеханический/электромагнитный замок
• Световая и звуковая индикация режимов работы: есть
• Возможность записи содержимого памяти контроллера в ключ DS1996L и наоборот: есть
• Возможность программирования контроллера с помощью адаптера: есть
• Установка длительности открывания замка: от 0,1 до 220 cек (заводское значение - 3 сек)
• Напряжение питания: 9-24V DC
• Ток потребления: 45мA
• Ток коммутации: 5А
• Защита от неправильного включения: есть
• Рабочая температура: -40°С +50°С
• Размеры платы (мм): 46 х 26 х 15
