Описание Теко Модуль Астра-LAN (ПАК Астра)

Теко Модуль Астра-LAN (ПАК Астра) - модуль коммуникации. Назначение

• Работа в составе системы с центральным ППКОП серии Pro (Астра-8945 Pro, Астра-812 Pro, Астра-712 Pro)*
• Обмен информацией с сервером ПАК "Астра" по Интернету через сетевой интерфейс Ethernet 10/100 Base-T с целью удаленного мониторинга и управления ППКОП (мобильное приложение, веб приложение, АРМ ПЦО) * ППКОП версии 4_0 и выше

Особенности:

• Конструкция модуля предусматривает установку в корпус ППКОП серии Pro на базовую плату с помощью разъемов
• Поддержка динамической и статической IP- маршрутизации в сетях провайдера Интернет (через роутер)
• Используемый протокол передачи в сетях Internet - TCP/IPv4
• Настройка IP-стека и серверов DNS – вручную согласно переданным параметрам от провайдера или администратора сети либо автоматически от DHCP-сервера в локальной сети
• Программирование параметров модуля осуществляется из меню ППКОП Астра-812 Pro и/или с помощью модуля настройки ПКМ Астра Pro
• Выбор источника автоматической синхронизации времени ППКОП:     ПКМ Астра Pro     ПАК Астра
• Не имеет энергонезависимой памяти для хранения настроек, настройки хранятся в памяти ППКОП
• Постоянный контроль целостности канала связи Основные данные
• Программируемые параметры для доставки информации на пультовое оборудование:     IP-адрес сервера ПАК "Астра" в формате IPv4     номер порта (значение, установленное в настройках пультового приемника, или предоставляемое Internet-провайдером из настроек узла или прокси-сервера ЛВС)     категории передаваемой информации
• Установка модуля в ППКОП Астра-812 Pro производится с предварительной установкой на плату Астра-812 Pro платы клеммников А1 - А4 из комплекта поставки модуля

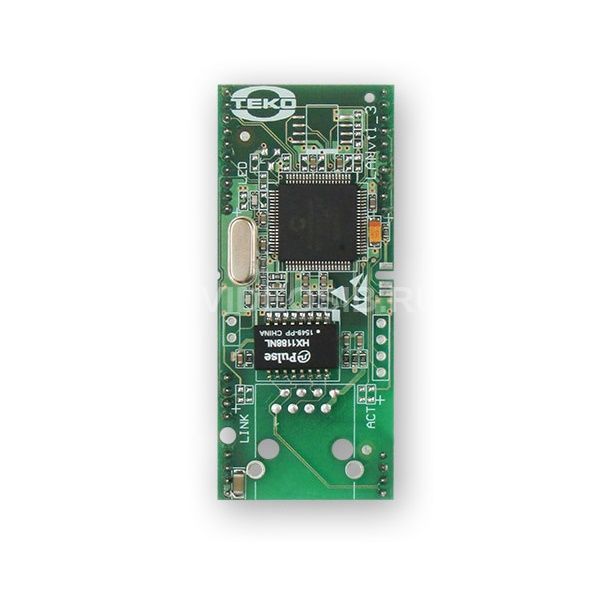

Конструкция Конструктивно модуль выполнен в виде печатной платы с радиоэлементами. Сравнительная таблица модулей Астра-LAN

Технические характеристики Теко Модуль Астра-LAN (ПАК Астра)

• количество получателей информации: 1
• подключение от ППКОП к сетевым устройствам: кабелем Ehernet «скрестного» типа EIA/TIA-568B
• средний ток потребления ППКОП при установленном модуле возрастает:     - при напряжении питания 12 В: на 90 мА     - при напряжении питания 24 В: на 50 мА
• габаритные размеры: 65х28х19 мм
• Условия эксплуатации:     - температура: от -10 до +55°С     - относительная влажность воздуха без конденсации влаги: до 93% при +40°С

Комплектация:
1. Модуль коммуникации «Астра-LAN (ПАК Астра)» - 1 шт.
2. Плата клеммников (для ППКОП 812 Pro) - 1 шт.
3. Руководство по эксплуатации - 1 экз
