Описание Lanmaster LAN-PP24-POE/A2

24-х портовые неэкранированные патч-панели предназначены для организации совместной передачи по линиям СКС одновременно и питания оконечных устройств, и Ethernet-соединений.

Соответствует требованиям категории 5E.

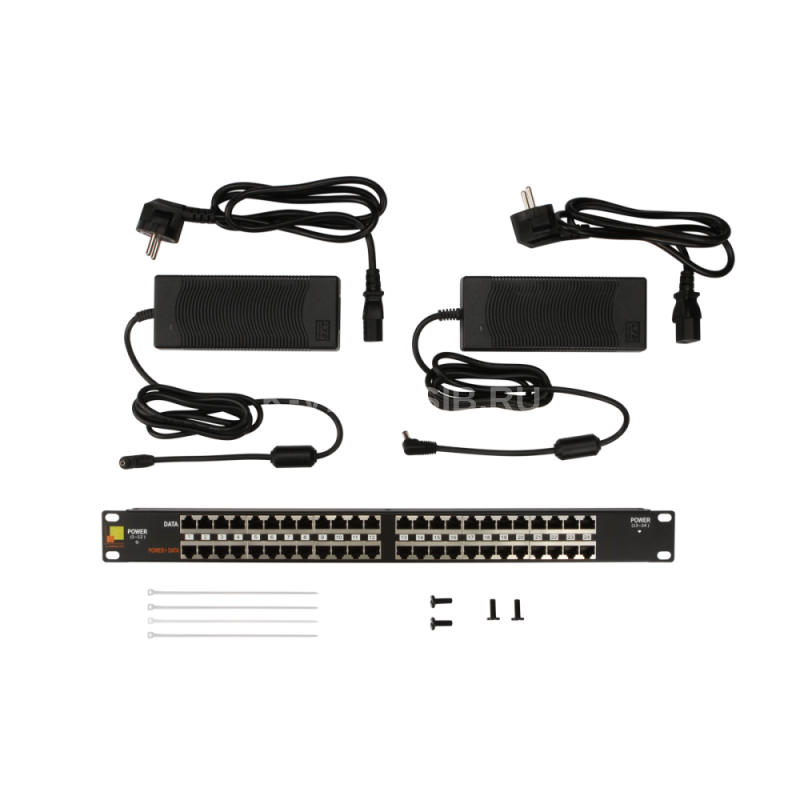

В комплект поставки входят:

Патч-панель - 1 шт. Блок питания со шнуром 48В - 2шт. Панель может монтироваться в 19-дюймовую стойку, шкаф или настенную раму, а также на стену (при помощи дополнительных кронштейнов).

Схема подключения заключается в том, что на верхний ряд (Data) разъемов RJ-45 (обозначенных белой полосой) коммутируются порты сетевого активного устройства не поддерживающего стандарт PoE.

Смешанный сигнал (Power+Data) выходит со второго ряда гнезд (обозначенных желтой полосой). Он может быть скоммутирован на панели горизонтальной или магистральной подсистемы СКС.

Питание 48В панели подводится с прилагаемого блока питания в специальный разъем, находящийся с задней стороны панели.

Для подключения патч-панели используются стандартные коммутационные шнуры RJ-45—RJ-45 (патч-корды). Панель имеет с задней стороны контакт для подключения заземляющего проводника.

Для удобства размещения блока питания панели, можно использовать скобу LAN-PP-POE-CMB(в комплект не входит, приобретается отдельно).

Технические характеристики Lanmaster LAN-PP24-POE/A2

Количество портов    шт    24 Входное напряжение блока питания, Частота    Гц   50/60

Вольт   100-240 Пары используемые в передаче данных    -    1/2 & 3/6 Пары используемые в передаче питания    -    4/5 & 7/8 Источник данных    -    Сетевое оборудование Габаритные размеры панели    мм    482,6 х 44,3 х 21,8 Материал корпуса    -    сталь Скорость Ethernet соединения    Mbps    10/100 Стандарт    -    TIA/EIA 568 Cat 5е Разъем подключения оборудования    -    RJ-45 Рабочая температура    °С    0 - +40 Температура хранения    °С    -40 - +70 Рабочая влажность    %    10 - 80 Влажность при хранении    %    5 - 90 Сертификация         CE
