Описание Lanmaster LAN-WA-LP-VGA16-WH

Лицевая панель предназначена для организации точек подключения мониторов или проекторов с разъемами VGA/SVGA D-Sub.

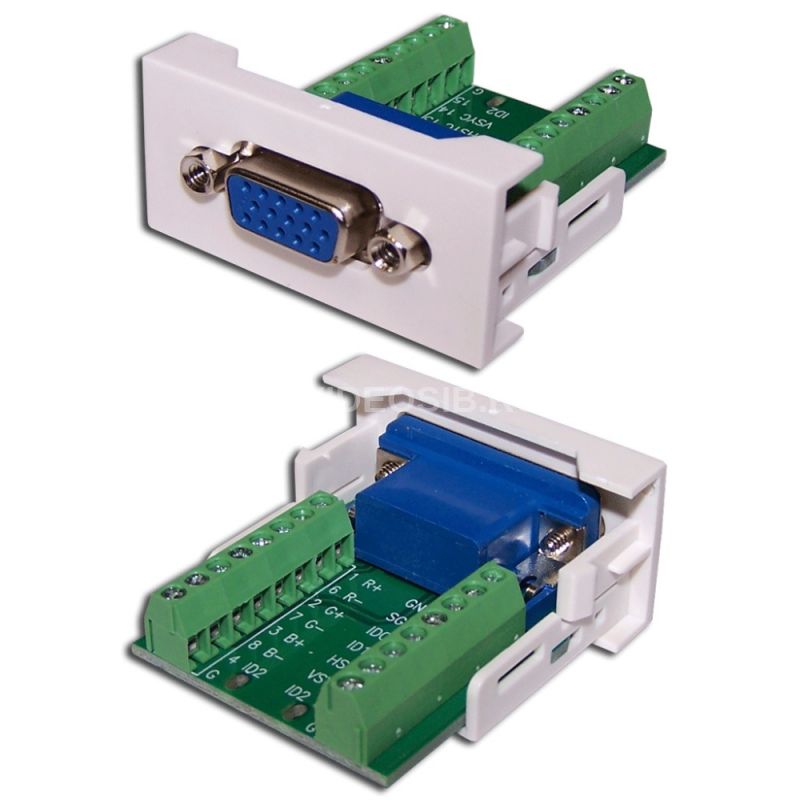

С лицевой стороны модуль оснащен разъемом D-SUB (HDB-15). Фиксация кабеля с тыльной стороны панели осуществляется на винтовых блоках.

Лицевая панель применяется для комплектации розеток стандарта Mosaic, для установки в напольных лючках, миниколоннах, настенных блоках. Панель имеет размер 45x22.5, установка производится защелкиванием в посадочное место.

Технические характеристики Lanmaster LAN-WA-LP-VGA16-WH

• Количество портов: 1.
• Тип портов: VGA.
• Форма: плоская.
• Контакты: Out VGA D-SUB 1 — 1 R+, 5 — GND 5, 6 — 6R-, 10 — SGHD 10, 2 — 2G+, 11 — ID0 11, 7 — 7G-, 12 — ID1 12, 3 — 3B+, 13 — HSYC 13, 8 — 8B-, 14 — VSYC 14, 4 — 4ID2, 15 — ID2 15, G — Ground, G — Ground.
• Степень защиты: IP20.
• Тип монтажа: встраиваемый (скрытый).
• Тип комплектации: механизм розетки с накладкой, рамка не требуется (идёт в комплекте).
