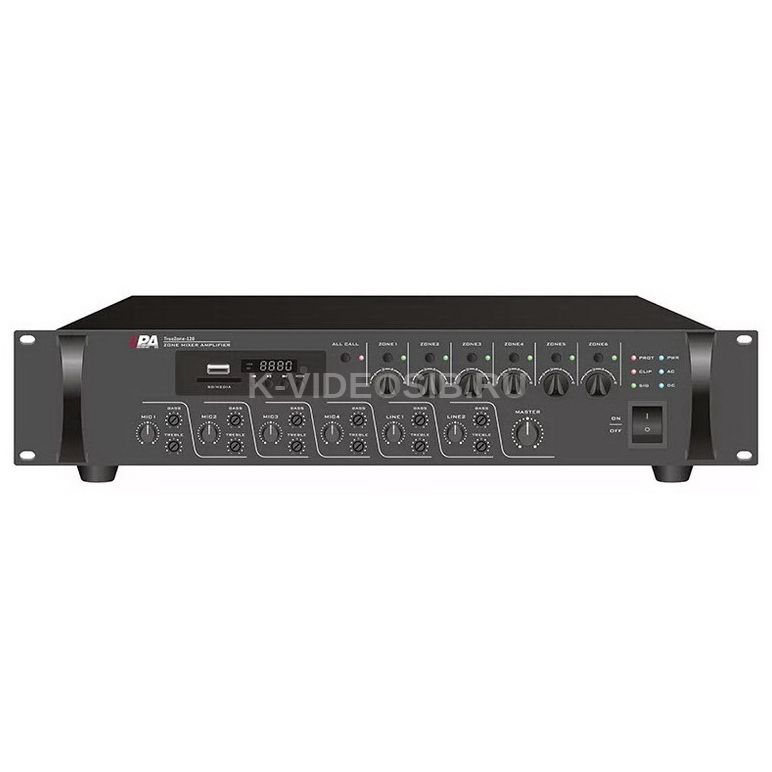

Описание LPA-TrueZone-120

LPA-TrueZone-120 – трансляционный усилитель-микшер, функциональных возможностей которого вполне достаточно для реализации полноценной зональной системы музыкальной трансляции и оповещения на малогабаритных объектах. По сути, он представляет собой комбинированную систему оповещения с селектором на 6 зон вещания общей мощностью до 120 Вт, встроенным генератором сирены и гонга (2/4 тона), MP-3 плеером и FM тюнером. Также предусмотрена возможность подключения 2-х источников аудиосигнала линейного уровня, 4-х микрофонов и до 6 удаленных консолей серии LPA-TrueZone-MIC для управления микшером непосредственно из зон трансляции. Питание реализовано от 2-х независимых источников – основного 220-240 В AC, 50 Гц и резервного 24 В DC.

Для корректной работы в различных ситуациях в LPA-TrueZone-120 реализована система приоритетов, определяющая порядок активации/отключения тех или иных функций и внешних устройств. Так удается избежать одновременного воспроизведения звуковых сигналов с нескольких источников и создания критических ситуаций, например, когда аварийные сообщения о пожаре или других ЧП попросту не слышно за фоновой музыкой.

Тыльная сторона усилителя оборудована клеммами подключения громкоговорителей. микрофонными ТRS Jаск входами, линейными RCA входами/выходом, RJ портами для подключения вызывных микрофонных консолей и клеммами сухих контактов для управления смежным оборудованием. Также усилитель оборудован Блоком питания 220 В/50 Гц и входом для резервного питания от источника 24 В DC.

Особенности LPA-TrueZone-120:

• 6 зон трансляции суммарной мощностью до 120 Вт;
• подключение трансляционных 70/100 В и низкоомных 4-16 Ом линий громкоговорителей;
• селектор выбора зон с независимыми регуляторами громкости;
• возможность произвольной активации одной или нескольких зон + кнопка выбора всех зон одновременно;
• встроенный музыкальный модуль с MP-3 (USB/SD/Bluetooth) проигрывателем и FM тюнером;
• генератор сирены и гонга (2/4 тона) с настраиваемым уровнем громкости;
• 2 линейных входа на разъемах RCA для организации вещания с внешних аудиоустройств;
• 4 микрофонных входа с фантомным питанием +48В на комбинированных разъемах TRS/Jack 6.35 мм;
• регуляторы частот и уровня громкости для каждого из линейных/микрофонных входов;
• 2 порта RJ45 для последовательного подключения до 6 удаленных консолей серии LPA-TrueZone-MIC;
• входы для интеграции с системой ОПС (получение управляющих сигналов);
• вход для подключения к линии телефонной связи с возможностью настройки чувствительности;
• возможность линкования усилителей через линейный выход;
• беспроводное подключение портативных устройств через Bluetooth;
• информативная светодиодная индикация состояния и режимов работы устройства;
• удобный пульт ДУ с радиусом действия до 8 м входит в комплект поставки;
• действенная система защиты от перегрева, перегрузок и КЗ;
• высокоэффективная система активного охлаждения с пониженным уровнем шума;
• питание от 2-х независимых источников: основное от сети 220-240 В AC, 50 Гц, резервное – 24 В DC от внешнего РИП;
• установка на стол или в стойку 19' (высота 2U).

Технические характеристики LPA-TrueZone-120

• Тип: трансляционный микшер-усилитель
• Количество зон оповещения: 6
• Линия трансляции: 70/100 В, 4~16 Ом
• Селектор зон: 6 зон
• Суммарная выходная мощность: 120 Вт
• Линейный вход: 2х RCA
• Линейный выход: 1х RCA
• Микрофонные входы: 4х TRS Jack 6.35 мм
• Входы подключения микрофонных консолей: 2х RJ45 (до 6 консолей LPA-TrueZone-Mic на 1 усилитель)
• Тревожные входы/выходы (сухие контакты): 1/2
• Функция приглушения музыки микрофоном: +
• Встроенный MP-3 проигрыватель: +
• FM тюнер: +
• Диапазон воспроизводимых частот: 80 Гц - 16 кГц (микрофонный вход); 20 Гц - 20 кГц (линейный вход)
• Коэффициент гармонических искажений: <0.1%
• Соотношение сигнал/шум: >65 дБ (микрофонный вход); >70 дБ (линейный вход)
• Чувствительность микрофонного входа: 5 мВ
• Чувствительность линейного входа: 350 мВ
• Предусилитель: 1В ± 50 мВ / 100 Ом
• Защита: перегрев, перегрузка, короткое замыкание
• Индикация: питание, сигнал, перегрузка, срабатывание защиты
• Регуляторы: уровня сигнала микрофонных входов; регулятор тембра низких и высоких частот; регулятор уровня громкости; кнопка включения питания; блок управления MP-3
• Питание: 220-240 В AC, 50 Гц
• Резервное питание: 24 В DC
• Потребляемая мощность: 210 Вт
• Габариты (ДхВхШ): 484х88х353 мм
• Вес: 6.7 кг
• Установка: на стол или в 19'' шкаф
