Описание Паритет КИС-Внг(А)-LS 2х2х0,78

Кабель КИС-Внг(А)-LS 2х2х0,78 для интерфейса RS-485

Арт. 101178

Не распространяет горение при групповой прокладке

Низкое дымо- и газовыделение при горении и тлении

Интерфейсный кабель парной скрутки КИС-Внг(А)-LS 2х2х0,78 для интерфейса RS-485 (ModBus, CANbus) имеет 2 пары жил диаметром 0,78 мм (22 AWG) в плёнко-пористой изоляции. Предназначен для групповой внутренней подвижной прокладки, в т.ч. во взрывоопасных зонах по ГОСТ IEC 60079-14-2013. Кабель стоек к воздействию повышенного уровня электромагнитных шумов и помех

Назначение:

Для систем распределенного сбора данных, использующих промышленный интерфейс RS-485, по стандарту ГОСТ Р ИСО 8482-93, EIA RS-485 (TIA/EIA-285-A). Для групповой прокладки внутри помещения или снаружи при защите от осадков и солнечного излучения. Для передачи данных по протоколам ModBus RTU и CANbus.Напряжение: до 300 В переменного тока частотой до 20 МГц.

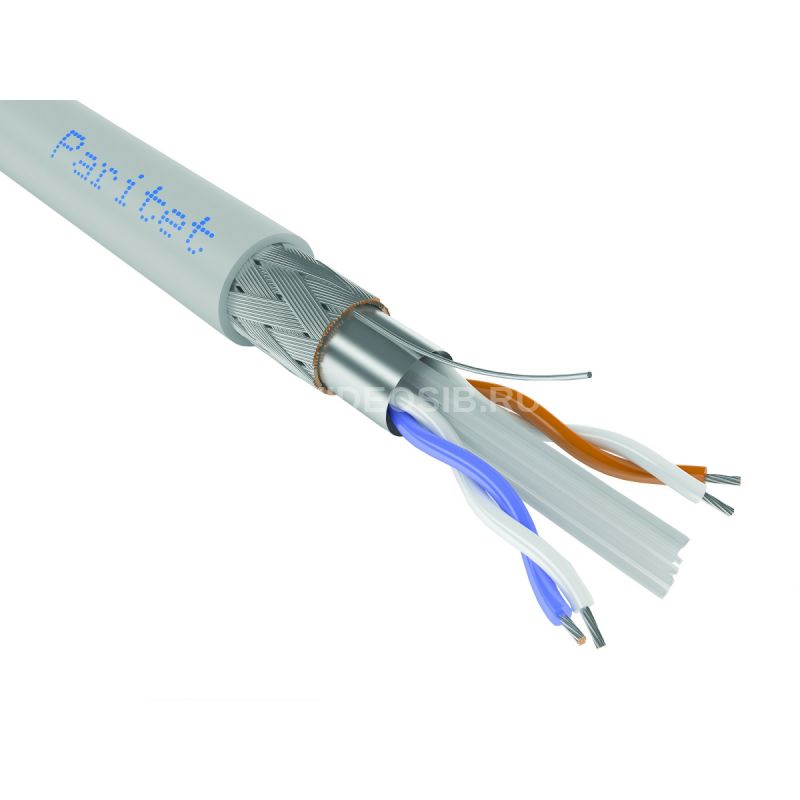

Конструкция

Токопроводящая жила – медная лужёная многопроволочная

Изоляция - пористый полиэтилен

Сердечник - парная скрутка

Экран – оплётка медными лужёными проволоками плотностью не менее 85% поверх алюмополимерной ленты

Контактная жила – медная лужёная многопроволочная

Оболочка - ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением

Требования пожарной безопасности

Класс пожарной опасности поГОСТ 31565-2012- П1б.8.2.2.2

Кабели не распространяют горение при групповой прокладке

Пониженное дымо- и газовыделение при горении и тлении кабеля

Пониженная токсичность продуктов горения и тления кабеля – более 40 г/м3

Технические характеристики Паритет КИС-Внг(А)-LS 2х2х0,78

Конструктивные параметры

• Количество жил: 4
• Диаметр жилы, мм: 0.78
• Класс жилы по ГОСТ 22483-2012: 4 класс
• Число и диаметр проволок: 7х0,26
• Калибр жилы: 22 AWG
• Сечение жилы, мм2: 0.37
• Диаметр по изоляции, мм: 1.78
• Плотность оплетки,: 90%
• Диаметр кабеля, мм: 9,1
• Масса 1 км кабеля*, кг: 109.15
• Объем горючей массы, л/км: 32.1
• Объем 1 км кабеля*, м3: 0.238
• Бухтовка, м: 400
• Тип упаковки: Катушка БТ 600
• Реестр промышленной продукции: 2915\3\2022

Электрические характеристики кабелей парной скрутки в зависимости от диаметра жил Коэффициент затухания (Attenuation), дБ/100м, не более

Частота 0,60 мм 0,78 мм 0,90 мм 1,20 мм

1 МГц	2.10	1.90	1.45	1.10
1,5 МГЦ	2.65	2.15	1.75	1.30
2 МГЦ	3.05	2.40	2.05	1.55
3 МГЦ	3.60	2.90	2.50	2
6 МГЦ	4.90	3.90	3.40	2.75
10 МГЦ	6.20	4.90	4.20	3.40
20 МГЦ	8.60	6.70	5.80	4.50

Электрическое сопротивление экрана постоянному тока на 1 км в зависимости от диаметра жил

Число пар в кабеле 0,60 мм 0,78 мм 0,90 мм 1,20 мм

1 пара (+ с сигнальной жилой)	12	10	9	6
2 пары	8.10	5.90	4.50	-
3 пары	7.60	5.10	-	-
4 пары	7.30	4.20	3.80	-
5 пары	4.50	3.90	-	-
6 пары	4	-	-	-
7 пары	4	-	-	-

Электрические характеристики кабелей четверочной скрутки в зависимости от диаметра жил Коэффициент затухания (Attenuation), дБ/100м, не более

Частота 0,78 мм 0,90 мм

1 МГц	2.10	1.60
1,5 МГЦ	2.40	1.90
2 МГЦ	2.70	2.20
3 МГЦ	3.20	2.60
6 МГЦ	4.40	3.60
10 МГЦ	5.60	4.55
20 МГЦ	7.50	6.20

Электрическое сопротивление экрана постоянному тока в кабелях четверочной скрутки не более 13,5 Ом на 1 км Переходное затухание на ближнем конце (NEXT) между двумя любыми парами в зависимости от частоты

Параметр 1 МГЦ 1,5 МГЦ 2 МГЦ 3 МГЦ 6 МГЦ 10 МГЦ 20 МГЦ

Переходное затухание NEXT, дБ/100м, не менее	65.30	62.66	60.78	58.14	53.63	50.30	45.78

Волновое сопротивление 120 Ом Сопротивление связи в диапазоне частот 1-20 МГц не более 20 мОм/м Затухание излучения в диапазоне частот 1-20 МГц не менее 55 дБ Относительная скорость распространения сигнала не менее 70% Омическая асимметрия жил в парах на длине 1 км не более 3% Электрическая ёмкость между одним проводним и другими проводниками, соединенными с экраном, пересчитанная на 1 км длины не более 76 нФ (при частоте 0,8-1 кГц) Электрическое сопротивление изоляции постоянному току на 1 км не менее 5000 МОм Индуктивность пары на 1 км не более 0,90 мГн (при частоте 0,8-1 кГц) Значения коэффициента затухания бронированных кабелей не должно превышать значений, указанных в таблице и умноженных на коэффициент 1,05 Все значения приведены с пересчетом на температуру 20°С

Параметр 0,60 мм 0,78 мм 0,90 мм 1,20 мм

Относительная скорость распространения сигнала, не менее	0.60	0.70	0.70	0.70
Номинальная электрическая ёмкость пары на 1 км, нФ, не более	50	45	45	45
Электрическое сопротивление токопроводящей жилы постоянному току на 1 км, Ом, не более	119	63	42.10	28



Условия эксплуатации

• Климатическое исполнение поГОСТ 15150-69– УХЛ категории размещения 2-4.
• Минимальная рабочая температура – -50°С.
• Максимальная рабочая температура – 70°С.
• Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
• Срок службы кабеля – 40 лет

Условия монтажа

• Минимальный радиус изгиба – 15 наружных диаметров кабеля.
• Минимальная температура прокладки – -15°С.

Цветовая маркировка изолированных жил На изоляцию жилы «а» должны быть нанесены одна или две диаметрально расположенные продольные сплошные или прерывистые полосы цвета изоляции жилы «б».

Номер пары Цвет изоляции жилы "а" Цвет изоляции жилы "б"

Пара 1	Белый	Синий
Пара 2	Белый	Оранжевый
Пара 3	Белый	Зелёный
Пара 4	Белый	Коричневый
Пара 5	Белый	Серый
Пара 6	Красный	Синий
Пара 7	Красный	Оранжевый
