Описание Магнито-контакт ДПМ-3 исп.05(нерж. Металлорукав)

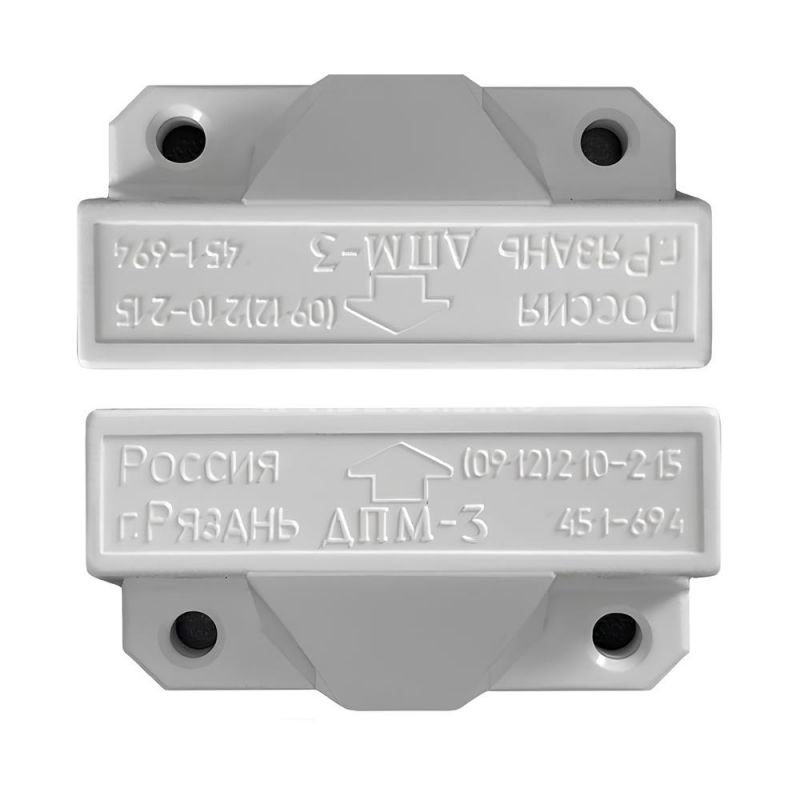

Магнито-Контакт ДПМ-3 исп.05 – точечный магнитоконтактный извещатель с переключающим герконом, предназначенный для контроля подвижных конструкций (окон, дверей и др.) и технологических механизмов на смещение и открывание с последующей выдачей сигнала «тревога» на ПКП. Конструктивно состоит из блоков герконов и магнита, выполненных в малогабаритных корпусах из белого пластика IP55. Устанавливается накладным способом на магнитопроводные (металл) или немагнитопроводные (дерево, пластик и др.) основания с винтовым креплением к поверхности. Для удобства подключения снабжен кабельным выводом КСПВГ 4х0.2 в металлорукаве из нержавеющей стали.

Основные функции и особенности ДПМ-3 исп.05:

• 2-х блочная конструкция – блок герконов (магнитоуправляемый датчик) и блок магнита (задающий элемент);
• геркон с переключающим контактом;
• состояние извещателя в зависимости от расстояние между герконом и магнитом:

      - до 25 – контакты переключены, извещатель в дежурном режиме;

      - более 70 мм – контакты не переключены, выдача сигнала «тревога»;

• по заказу возможно изготовление извещателей с увеличенным расстоянием срабатывания;
• корпусы блоков выполнены из белого пластика;
• малые габариты и вес;
• защита IP55;
• устойчивость к ударам и вибрациям;
• кабельный вывод КСПВГ 4х0.2 в металлорукаве из нержавеющей стали длиной 0.7 м;
• по согласованию с заказчиком возможно изготовление извещателей с выводом другой длины;
• стабильная работа при температуре воздуха -50…+50 °С;
• простой монтаж накладным способом с винтовым креплением к поверхности;
• возможность установки на магнитопроводные (металл) и немагнитопроводные (дерево, пластик и др.) конструкции.

Технические характеристики Магнито-контакт ДПМ-3 исп.05(нерж. Металлорукав)

Тип применяемого геркона	переключающий
Расстояние между датчиком и магнитом в замкнутом (переключенном) состоянии	25 мм и менее
Расстояние между датчиком и магнитом в разомкнутом (не переключенном) состоянии	70 мм и более
Коммутируемый ток	0.001-0.5 А
Коммутируемое напряжение	0.02-72 В
Максимальная коммутируемая мощность	10 Вт
Габаритные размеры геркона/магнита	62х33х21 мм
Масса геркона/магнита	0,15/0,1 кг
Сопротивление замкнутых контактов	0,5 Ом
Корпус	пластик
Степень защиты оболочки	IP55
Диапазон температур	-50 ... 50°С
Относительная влажность	98% при 35 °С
Кабельный вывод	КСПВГ 4х0.2 в металлорукаве из нержавеющей стали
Длина вывода	0.7 м
