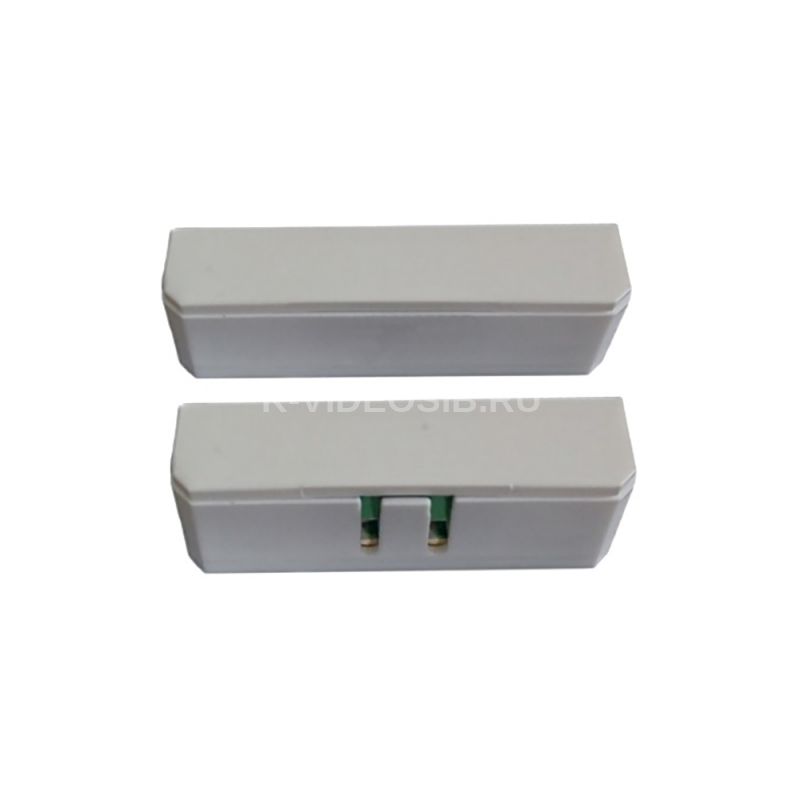

Описание Магнито-контакт ИО 102-29 "Эстет-сейф" с ШВВП 2х0,75

Извещатели охранные точечные магнитоконтактные ИО 102-29 «ЭСТЕТ», «ЭСТЕТ - СЕЙФ» (далее - извещатели), предназначены для блокировки дверных и оконных проемов, организации устройств типа «ловушка», а также блокировки других конструктивных элементов зданий и сооружений, на открывание или смещение с выдачей сигнала "Тревога" путем размыкания контактов геркона.

Извещатель каждого исполнения конструктивно состоит из датчика магнитоуправляемого (датчика) на основе геркона и задающего элемента (магнита), выполненных в пластмассовых корпусах.

Технические характеристики Магнито-контакт ИО 102-29 "Эстет-сейф" с ШВВП 2х0,75

 Основные технические характеристики

  ИО 102-29 «ЭСТЕТ», «ЭСТЕТ-СЕЙФ» ИО 102-29 «ЭСТЕТ», «ЭСТЕТ-СЕЙФ» уличного исполнения

Коммутируемый ток, А	от 0.001 до 0.5
Коммутируемое напряжение, В	от 0.02 до 72
Максимальная коммутируемая мощность, Вт	не более 10
Контакты извещателей находятся в замкнутом состоянии при расположении магнита и датчика на расстоянии 10 мм и менее, и в разомкнутом состоянии на расстоянии 15 мм и более.
Максимально допустимый допуск соосности крепления датчика и магнита, мм	5
Габаритные размеры датчика, мм	45х15х10
Габаритные размеры магнита, мм	45х15х10
Масса датчика, кг	не более 0.01
Масса магнита, кг	не более 0.015
Диапазон температур	от -50 до +50°С
Относительная влажность	98% при 35°С
Сопротивление замкнутых контактов, Ом	не более 0.5
Степень защиты оболочки по ГОСТ 14254-2015	IP20	IP66
Длина вывода, мм	-	500

По устойчивости к механическим воздействиям извещатели рассчитан для категории размещения 03 по ОСТ 251099-83, к климатическим воздействиям категории размещения 02 по ОСТ 25 1099-83. Транспортирование п.3.1 ГОСТ 28594-90 по условиям группы 5 ГОСТ 15150-69. Хранение п.4.1 ГОСТ 28594-90 на складах по ГОСТ 15150-69 группа 1.
