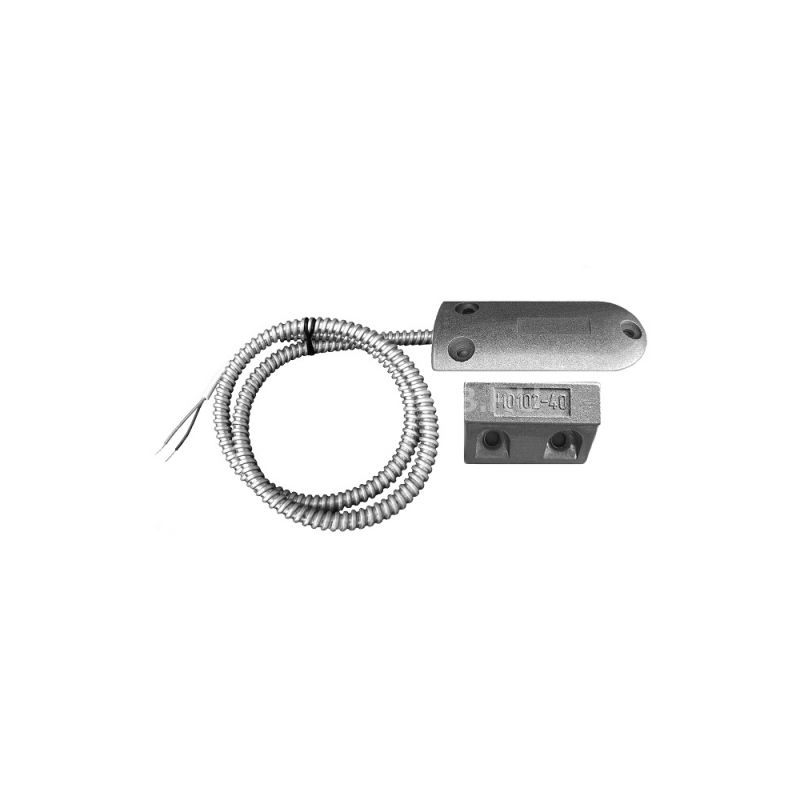

Описание Магнито-контакт ИО 102-40 А2М (3)(высокотемп, t+160°С)

Извещатели охранные точечные магнитоконтактные ИО 102-40 (далее извещатели) предназначены для блокировки гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных магнитопроводящих (металлических) и магнитонепроводящих (алюминиевых, деревянных и т.д.) элементов зданий и сооружений на открывание и смещение с выдачей в шлейф приёмно-контрольного прибора извещения о тревоге путем размыкания или замыкания контактов геркона.

Технические характеристики Магнито-контакт ИО 102-40 А2М (3)(высокотемп, t+160°С)

Извещатели конструктивно состоят из магнитоуправляемого датчика (геркона, помещённого в пластиковый или металлический корпус) и управляющего магнита (магнит, установленный в пластиковый или металлический корпус).

Конструкция извещателя обеспечивает степень защиты оболочки IP66/IP67 и IP55 (для ИО102-40 Б2П В, ИО102-40 Б2М В) по ГОСТ 14254-2015.

Подключение датчика к шлейфу осуществляется: - с помощью вывода длиной 0,6 м* (провод в двойной изоляции (1)), - вывода длиной 0,6 м* помещенного в металлический оцинкованный (3)(условный проход Ø3.8)), нержавеющей стали (4) или пластиковый (2) гофрорукав (для исполнения ИО 102-40 А2М К длина вывода 2,9м*), в исполнении ИО102-40 Б2П В, ИО 102-40 Б2М В подключение извещателя к шлейфу осуществляется через винтовой клеммник, установленный внутри датчика.
