Описание Магнито-контакт ВК200 Ex вариант А, приводной элемент "В уровень с корпусом"

Область применения: предприятия нефтегазовой промышленности, энергетика (АЭС, ТЭЦ, ГЭС, ГРЭС, котельное хозяйство), нефтеперерабатывающие заводы НПЗ, химические заводы, морской и речной транспорт, добыча и транспортировка газа, рудодобывающая промышленность, водоснабжение, канализация, черная и цветная металлургия, целлюлозно-бумажная промышленность, сельское хозяйство, утилизация отходов, пищевая промышленность, обогатительные фабрики.

1. Назначение 1.1. Кнопка управления магнитогерконовая Ех ВК200 (кнопка) предназначена для применения в системах безопасности объектов в качестве устройства управления различным оборудованием (например, как кнопка выхода).

1.2. Ех ВК200 (кнопка) имеет маркировку 0Ex ia IIC T6…Т5 Ga X / 1Ex mb IIC T6…Т5 Gb X. В части взрывозащиты Ех ВК200 (кнопка) соответствует требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», ГОСТ 31610.0-2014 (IEC 60079-0:2011) «Взрывоопасные среды. Часть 0. Оборудование. Общие требования», ГОСТ 31610.11-2014 (IEC 60079-11:2011) «Взрывоопасные среды. Часть 11. Оборудование с видом взрывозащиты «искробезопасная электрическая цепь «i», ГОСТ Р МЭК 60079-18-2012 «Взрывоопасные среды. Часть 18. Оборудование с видом взрывозащиты герметизация компаундом «m». Знак «Х», следующий за маркировкой взрывозащиты означает, что кнопки изготавливаются с постоянно присоединенным кабелем и указывает на необходимость соответствующего соединения свободного конца кабеля п.14.1 ГОСТ 31610.0-2014 (IEC 60079-0:2011).

1.3. Кнопки могут быть установлены в помещениях, содержащих взрывоопасные смеси газов и паров с воздухом категории IIB, IIC, согласно ГОСТ IEC 60079-10-1-2011, ГОСТ Р МЭК 60079-20-1-2011, других нормативных документов, регламентирующих применение электрооборудования во взрывоопасных зонах.

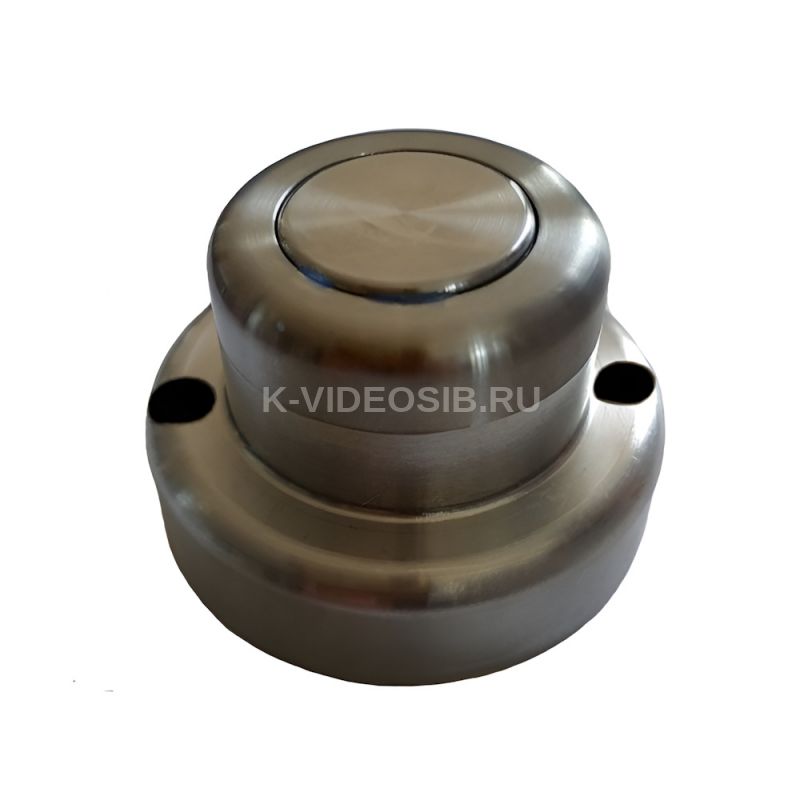

1.4. Корпус кнопки Ех ВК200 выполнен из нержавеющей стали (антивандальный), с силиконовым уплотнителем. Кнопка имеет нормально-разомкнутый контакт геркона и встроенный светодиодный индикатор, управляемый от внешнего контроллера. Кнопка выпускается с постоянно присоединенным кабелем, может быть предназначена для поверхностного, поверхностного скрытого или врезного монтажа, имеет приводной элемент «в уровень с корпусом».

Кнопка Ех ВК200 вариант A: с выводом кабеля через отверстие в основании корпуса (осевой) - для скрытой прокладки.

Для обеспечения искробезопасности цепи производитель рекомендует производить подключение кнопки через барьер искрозащиты: БИСШ АТФЕ.426439.001ТУ (маркировка [Ex ia Ga]IIC/IIB) или АБИ ПАШК.426439.146 ТУ (маркировка [Ex ia Ga]IIВ/IIС), удовлетворяющего требованиям ГОСТ 30852.0-2002 (МЭК 60079-0:1998). Для подключения кнопки в шлейф сигнализации производитель рекомендует использовать: устройство соединительное Ех коробку металлическую «СЕВЕРЛЕНД» с маркировкой взрывозащиты 1Ех db IIC T6...T5 Gb Х; 1Ех db IIC T6...T3 Gb Х, или устройство соединительное УС-4-Ех с маркировкой взрывозащиты 0ExiaIICT6, или устройство соединительное УСБ-Ех «СЕВЕР» с маркировкой взрывозащиты 0ExiaIICT6.

Технические характеристики Магнито-контакт ВК200 Ex вариант А, приводной элемент "В уровень с корпусом"

Габаритные размеры, мм    Ø50 х 42 мм Длина кабеля Ех ВК200 (кнопка) в базовой комплектации    1м* (*- по требованию потребителя кнопки изготавливаются с любой длиной вывода) Масса Ех ВК200 (кнопка) в базовой комплектации с кабелем 1 м (не более), кг    0.5 Кнопки выпускается в климатическом исполнении УХЛ3.1 по ГОСТ 15150. Допускается эксплуатация в расширенном диапазоне при температуре от минус 40°С до плюс 60°С (температурный класс Т6), от минус 40°С до плюс 95°С (температурный класс Т5) и при относительной влажности воздуха до 93% при температуре плюс 40°С. Атмосферное давление, кПа    от 84 до 106.7 Средний срок службы    не менее 8 лет Степень защиты обеспечиваемая оболочкой по ГОСТ 14254    IP66/IP68 Усилие нажима при замыкании контактов не более    3.0 кгс Электрические параметры геркона:

Коммутируемые: ток – не более 0.5 А, напряжение - не более 100 В, мощность – не более 10 Вт Количество срабатываний – 1 х 106

Параметры искробезопасной цепи: - напряжение Ui, В 25 - ток Ii, А 0.2 - мощность Pi, Вт 1.2 - внутренняя индуктивность Li, мкГн 10 - внутренняя емкость Ci, пФ    50

Напряжение питания встроенного индикатора от 12 до 24 В. Ток потребления индикатора не более 6.0 мА. В цепи коммутации кнопка имеет встроенный плавкий предохранитель с Iном. = 0,5 А с допустимым значением тока короткого замыкания внешнего источника электропитания Iкз = 1.5 А и временем срабатывания предохранителя 0.2 с. Кнопка не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78).

Комплектность поставки кнопка управления магнитогерконовая Ех ВК200 (кнопка)    1 шт винт М4х25 DIN 912 под шестигранный ключ    2 шт ключ шестигранный    1 шт паспорт    1 шт упаковка    1 шт
