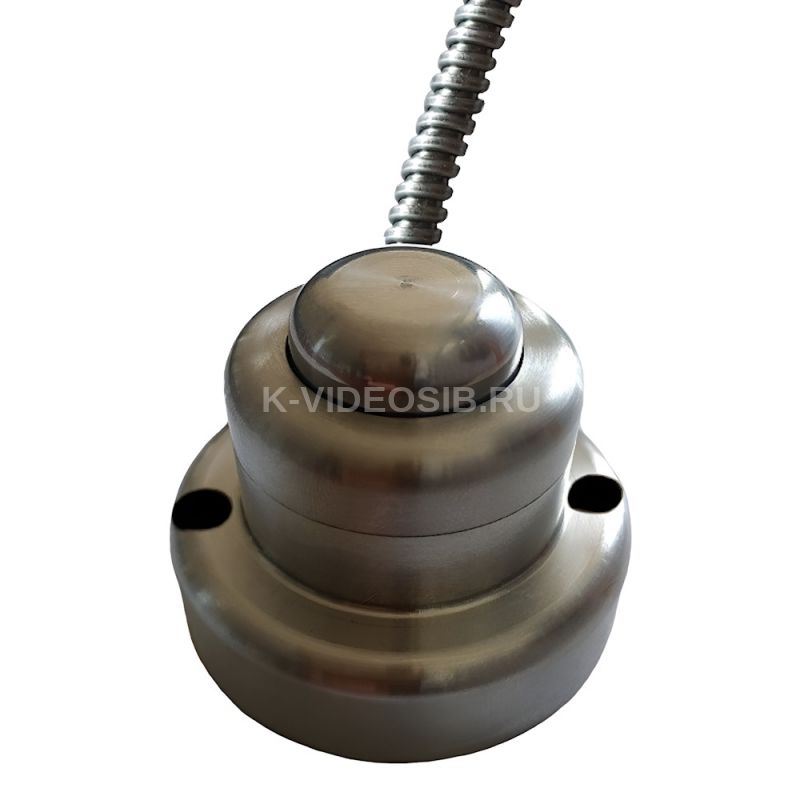

Описание Магнито-контакт ВК200 вариант B, приводной элемент "Выступающий"

Назначение 1. Кнопка управления магнитогерконовая ВК200 (кнопка) предназначена для применения в системах безопасности объектов в качестве устройства управления различным оборудованием.

2. ВК200 (кнопка) имеет нормально-разомкнутый контакт геркона и встроенный светодиодный индикатор, управляемый от внешнего контроллера.

3. Корпус кнопки ВК200 выполнен из нержавеющей стали (антивандальный), с силиконовым уплотнителем. Кнопка выпускается с постоянно присоединенным кабелем,  предназначена для поверхностного, поверхностного скрытого монтажа, имеет приводной элемент «выступающий».

Кнопка ВК200 выпускается в варианте B: с радиальным выводом кабеля в металлорукаве

Описание конструкции 1. ВК200 (кнопка) имеет нормально-разомкнутый контакт геркона и встроенный светодиодный индикатор, управляемый от внешнего контроллера.

2. В цепи коммутации кнопка имеет встроенный плавкий предохранитель с Iном. = 0.5 А с допустимым значением тока короткого замыкания внешнего источника электропитания Iкз = 1.5 А и временем срабатывания предохранителя 0.2 с.

3. Электронные компоненты кнопки герметизированы от внешней среды компаундом.

4. Кнопки выпускается в климатическом исполнении УХЛ3.1 по ГОСТ 15150.

5. По способу защиты от поражения электрическим током прибор соответствует классу I по ГОСТ 12.2.007.0. Корпус кнопки оснащен внешним элементом заземления.

6. Габаритные и установочные размеры показаны на рис.1

Рис.1а. Виды монтажа                                                                                    Рис.1б. Виды приводных элементов

Указания по монтажу и установке 1. Кнопка крепится винтами или саморезами на место монтажа, согласно рис.1

2. Подключение к кнопке проводника заземления выполняется винтом из комплекта поставки.

3. Цветовая маркировка выводов и обозначение цепей приведены на рис.2

4. В кнопке вариант исполнения А присоединенный кабель выводится из корпуса через отверстие в основании. Этот вариант исполнения применяется, когда требуется скрытая подводка кабеля к кнопке. В кнопке вариант исполнения В присоединенный кабель выводится из корпуса в металлорукаве в ПВХ оболочке типа МРПИ-6.

​​​​​​​

Рис.2. Маркировка выводов ВК200 (кнопка)

Технические характеристики Магнито-контакт ВК200 вариант B, приводной элемент "Выступающий"

Тип установки Накладной Коммутируемый ток (максимальный), А 0.5 Материал корпуса Нержавеющая сталь Длина выводов, мм 1 000 Индикация Да Степень защиты IP66/IP68 Тип контактов Нормально разомкнутые; на замыкание Диапазон рабочих температур, °С -60…+60 Коммутируемое напряжение, В 100 Габаритные размеры мм D50х42 Комплектность поставки кнопка управления магнитогерконовая ВК200 (кнопка)    1 шт паспорт    1 шт
