Описание Магнито-контакт ВК200 вариант А, приводной элемент "В уровень с корпусом"

Назначение 1. Кнопка управления магнитогерконовая ВК200 (кнопка) предназначена для применения в системах безопасности объектов в качестве устройства управления различным оборудованием.

2. ВК200 (кнопка) имеет нормально-разомкнутый контакт геркона и встроенный светодиодный индикатор, управляемый от внешнего контроллера.

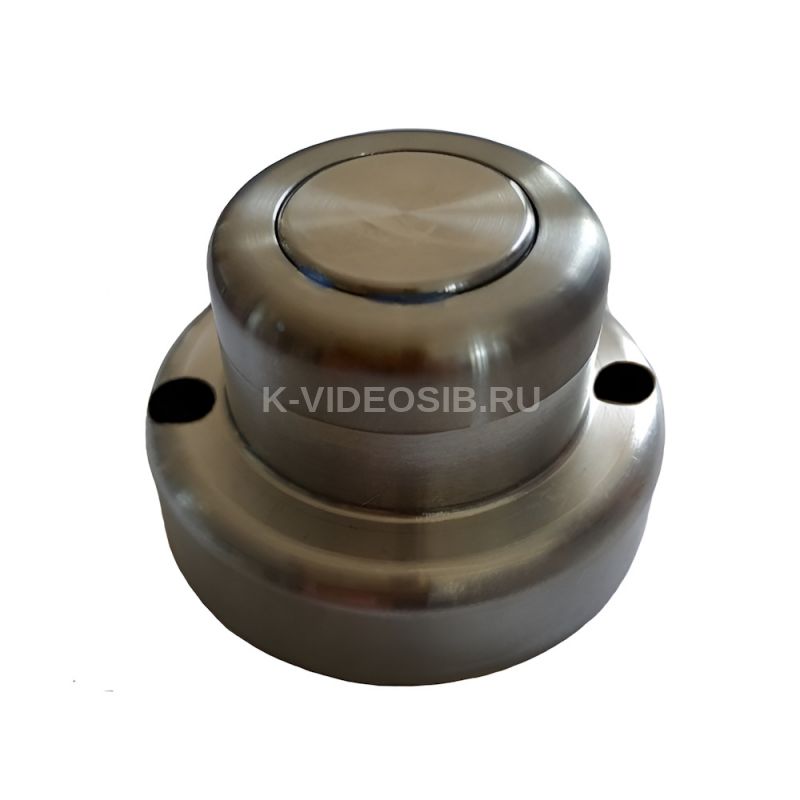

3. Корпус кнопки ВК200 выполнен из нержавеющей стали (антивандальный), с силиконовым уплотнителем. Кнопка выпускается с постоянно присоединенным кабелем, имеет приводной элемент «в уровень с корпусом».

Кнопка ВК200 выпускается: - вариант A: с выводом кабеля через отверстие в основании корпуса (осевой) - для скрытой прокладки

Описание конструкции 1. ВК200 (кнопка) имеет нормально-разомкнутый контакт геркона и встроенный светодиодный индикатор, управляемый от внешнего контроллера.

2. В цепи коммутации кнопка имеет встроенный плавкий предохранитель с Iном. = 0.5 А с допустимым значением тока короткого замыкания внешнего источника электропитания Iкз = 1.5 А и временем срабатывания предохранителя 0.2 с.

3. Электронные компоненты кнопки герметизированы от внешней среды компаундом.

4. Кнопки выпускается в климатическом исполнении УХЛ3.1 по ГОСТ 15150.

5. По способу защиты от поражения электрическим током прибор соответствует классу I по ГОСТ 12.2.007.0. Корпус кнопки оснащен внешним элементом заземления.

6. Габаритные и установочные размеры показаны на рис.1

Рис.1а. Виды монтажа                                                                                    Рис.1б. Виды приводных элементов

Указания по монтажу и установке 1. Кнопка крепится винтами или саморезами на место монтажа, согласно рис.1

2. Подключение к кнопке проводника заземления выполняется винтом из комплекта поставки.

3. Цветовая маркировка выводов и обозначение цепей приведены на рис.2

4. В кнопке вариант исполнения А присоединенный кабель выводится из корпуса через отверстие в основании. Этот вариант исполнения применяется, когда требуется скрытая подводка кабеля к кнопке. В кнопке вариант исполнения В присоединенный кабель выводится из корпуса в металлорукаве в ПВХ оболочке типа МРПИ-6.

​​​​​​​

Рис.2. Маркировка выводов ВК200 (кнопка)

Технические характеристики Магнито-контакт ВК200 вариант А, приводной элемент "В уровень с корпусом"

Габаритные размеры, мм    Ø50 х 42 мм Длина кабеля ВК200 (кнопка) в базовой комплектации    1м Масса ВК200 (кнопка) в базовой комплектации с кабелем 1м (не более), кг   0.5 Кнопка выпускается в климатическом исполнении УХЛ3.1 по ГОСТ 15150. Допускается эксплуатация в расширенном диапазоне при температуре от -60°С до +60°С при относительной влажности воздуха до 93% при температуре +40°С. Атмосферное давление, кПа    от 84 до 106.7 Средний срок службы    не менее 8 лет Степень защиты обеспечиваемая оболочкой по ГОСТ 14254    IP66/IP68 Усилие нажима при замыкании контактов не более    3.0 кгс Параметры электрических цепей геркона коммутируемые:

Коммутируемые ток – не более 0.5 А, напряжение - не более 100 В, мощность – не более 10 Вт Количество срабатываний – 1 х 105 Напряжение питания встроенного индикатора от 12 до 24 В. Ток потребления индикатора не более 6.0 мА. Кнопка не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78).

Комплектность поставки кнопка управления магнитогерконовая ВК200 (кнопка)    1 шт паспорт    1 шт на транспортную тару
