Описание Метаком МК2008.2-ТМ4ЕN

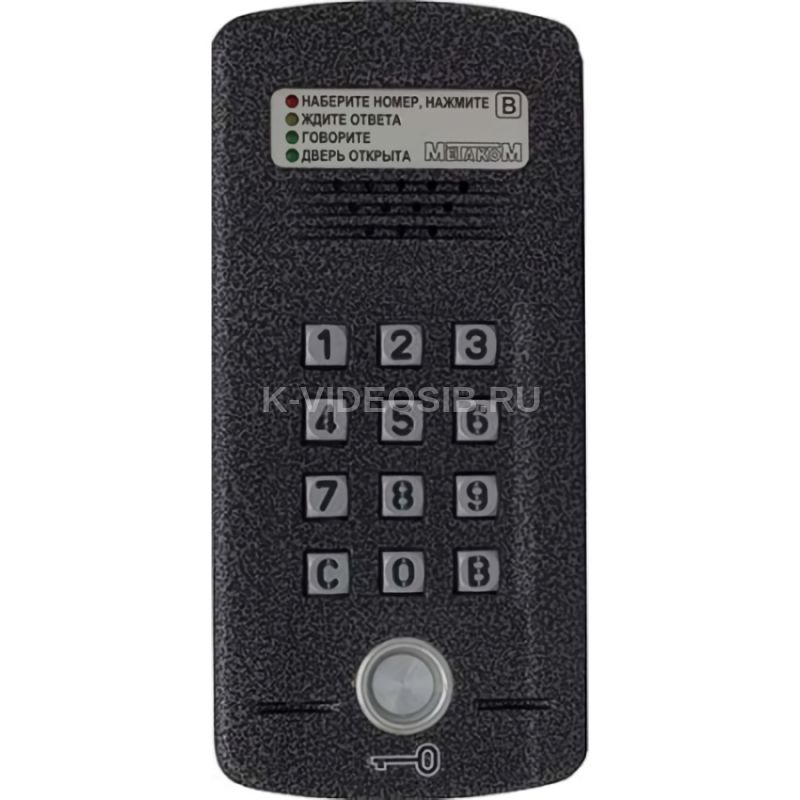

Блок вызова домофона МК2008.2-ТМ4ЕN

Блок вызова МЕТАКОМ МК2008.2-ТМ4 (версия 2) (далее блок вызова) пред-ставляет собой специализированную микропроцессорную систему, предназна-ченную для установки в многоквартирных домах, офисах, а также для организа-ции системы селекторной связи с числом абонентов до 20, при использовании модификации с индексом N (сетевой) число обслуживаемых абонентов до 999.

В качестве абонентских ключей используются электронные ключи (далее ТМ-ключи) METAKOM TM2002, МЕТАКОМ TM2003(A,B) или Dallas iButtontm – DS1990A.

В качестве оконечных устройств, устанавливаемых у абонентов, рекомен-дуются трубки квартирные переговорные (ТКП) типа ТКП-01, ТКП-05М, ТКП-06М, ТКП-10М, ТКП-12М, ТКП-14М или другие, предназначенные для домо-фонов с координатной системой адресации производства МЕТАКОМ.

Блок вызова обеспечивает подачу сигнала вызова на ТКП абонента, дуп-лексную связь посетителя с абонентом, дистанционное открывание замка по сиг-налу от ТКП.

Замок также может быть открыт с помощью ТМ-ключа, с помощью кода, набираемого на блоке вызова, или нажатием кнопки ВЫХОД, устанавливаемой у входной двери внутри подъезда.

Модификация:

• Полное наименование модели: МЕТАКОМ МК2008.2-ТМ4ЕN
• Тип замка: Электромагнитный замок без платы управления
• Маркировка контактов клеммной колодки: LOCK - линия, нормально-замкнутая на общий провод замка GND
• Мощный ключевой транзистор. При открывании замка выключается
• Домофон поддерживает объединение в сеть

Выполняемые функции:

• индикация режимов работы светодиодами и подсветкой кнопок клавиатуры;
• звуковой контроль нажатия кнопок;
• вызов абонента путем набора его номера на блоке вызова;
• звуковой контроль посылки вызова абоненту (посылка вызывного сигнала другой тональности, если трубка абонента не уложена);
• дуплексная связь абонент-посетитель;
• дистанционное открывание замка от ТКП абонента;
• местное открывание замка набором общего или индивидуального кода доступа;
• местное открывание замка индивидуальным ТМ-ключом;
• местное открывание замка из подъезда нажатием кнопки ВЫХОД;
• звуковая сигнализация использования индивидуального кода абонента или ТМ-ключа на ТКП соответствующего абонента (функция, включаемая по запросу);
• возможность запрета обслуживания ТКП абонента при сохранении доступа по индивидуальному коду;
• работа кодового замка в режиме общего кода, в режиме индивидуальных кодов или совместно(программируется);
• настройка всех параметров работы для наиболее полного соответствия требованиям, предъявляемым по месту установки;
• использование мастер-ТМ-ключа для быстрого входа в режим программирования.

Отличительные особенности:

• возможность организации домофонной сети типа 4 Master / 16 Slave (при использовании сетевого коммутатора СОМ-Net4);
• возможность подключения второй вызывной панели для организации параллельной работы с абонентскими трубками;
• наличие режима автосбора ключей;
• отключение считывания некоторых типов ключей (запрет чтения ключей по протоколу Dallas или ТМ2002)й;
• использование спец ключей с индивидуальным кодированием;
• перенос всех настроек домофона на персональный компьютер (или другой домофон) и обратно посредством адаптера МЕТАКОМ MKA-02U и TM-ключа DS1996(L);
• количество обслуживаемых абонентов при организации домофонной сети - до 999;
• возможность диагностики системы при пуско-наладочных работах (тест трубок абонентов);
• корректировка параметров определения положения трубки для каждого абонента отдельно;
• антивандальное исполнение – специальная конструкция клавиатуры, монтаж на объекте с помощью специального ключа;
• влагозащищенная клавиатура с подсветкой каждой клавиши, подсветка контактора электронных ключей;
• возврат к заводским установкам блока вызова, при этом сохраняются записанные ключи;

Технические характеристики Метаком МК2008.2-ТМ4ЕN

• Напряжение питания (постоянного тока), В: 15...18
• Диапазон рабочих температур, °C: -30…+45
• Габаритные размеры, не более, мм: 180х85х35
• Вес, кг: 0.5
• Максимальное количество обслуживаемых абонентов: 20
• Количество цифр абонентского кода: 4
• Максимальное количество индивидуальных кодов: 999
