Описание MOXA EDS-208-M-SC

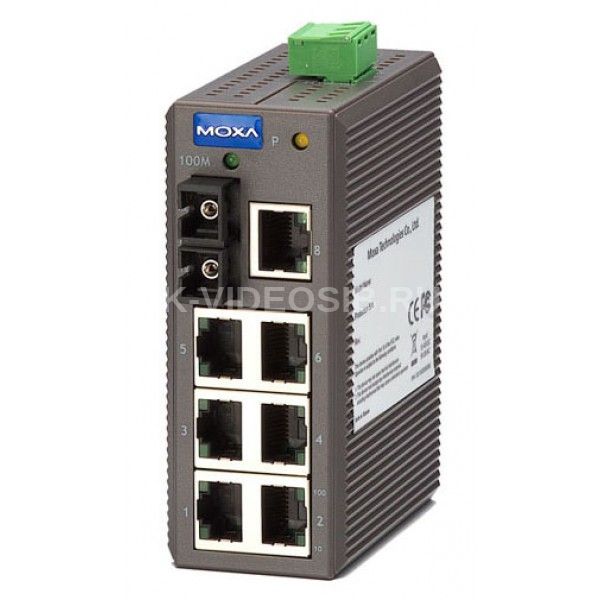

MOXA EDS-208-M-SC - 8-ми портовый промышленный Ethernet-коммутатор выполнен в пластиковом корпусе и предназначен для монтажа на DIN-рейку. Работает в диапазоне температур -10С…+60C. Позволяют коммутировать 7 x 10/100BaseTX, 1 x 100BaseFX (многомодовое оптоволокно).

Устройство серии MOXA EtherDevice Switch, представляющие собой 8-портовые Ethernet-коммутаторы начального уровня: экономичное решение для построения промышленных Ethernet-сетей. Коммутатор может использоваться как с источником питания постоянного тока 12 ~ 45 В, так и с источником переменного тока 18 ~ 30 В.

Технические характеристики MOXA EDS-208-M-SC

• Стандарты IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control

• Управление потоками IEEE 802.3x flow control, back pressure flow control
• Таблица MAC-адресов 1000
• Размер буфера пакетов 512 Кбит

Интерфейс

• Общее количество портов 8

Порты Fast Ethernet 10/100 Мбит/с

• Витая пара (разъем RJ-45) 7

Порты Fast Ethernet 100 Мбит/с

• Многомодовое оптоволокно (разъем SC)1

Характеристики оптоволоконного интерфейса Fast Ethernet

• Длина волны 1300 нм

• Мощность передатчика, дБм -20
• Чувствительность приёмника, дБм -32
• Допустимые потери в канале связи, дБм12
• Тип оптоволоконного кабеля 50/125 мкм, 62.5/125 мкм
• Дальность передачи до 4 км (кабель 62.5/125 мкм), до 5 км (кабель 50/125 мкм)
• Насыщение приемника, дБ м-6

Светодиодные индикаторы

• Светодиодные индикаторы Power, 10/100M, 100M

Требования по электропитанию

• Рабочее напряжение 24 В пост. (12 ~ 45 В пост.), 18 ~ 30 В перем. (47 ~ 63 Гц)

• Потребление тока 0.23 А при 24 В пост.
• Разъем электропитания Клеммы
• Защита от неверной полярности Есть

Требования к окружающей среде

• Рабочая температура, град. C-10 ~ +60

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ +85
• Наличие международных сертификатов
• Безопасность UL508
• Электромагнитная совместимость (EMI)EN 55022 Class A
• FCC Part 15 Subpart B Class A
• Электромагнитная совместимость (EMS) EN 61000-4-2 (ESD) Level 2 EN 61000-4-3 (RS) Level 3 EN 61000-4-4 (EFT) Level 3 EN 61000-4-5 (Surge) Level 3 EN 61000-4-6 (CS) Level 3 EN 61000-4-8 EN 61000-4-11

• Среднее время наработки на отказ (MTBF), часов 7492000

Конструктивные свойства

• Габаритные размеры, мм 40 x 109 x 95

• Материал корпуса Пластик
• Защита от пыли и влаги IP30
• Масса нетто, г 170
• Монтаж На DIN-рейку
• Комплект поставки Устройство, краткое руководство пользователя.
