Описание MOXA EDS-305-M-ST

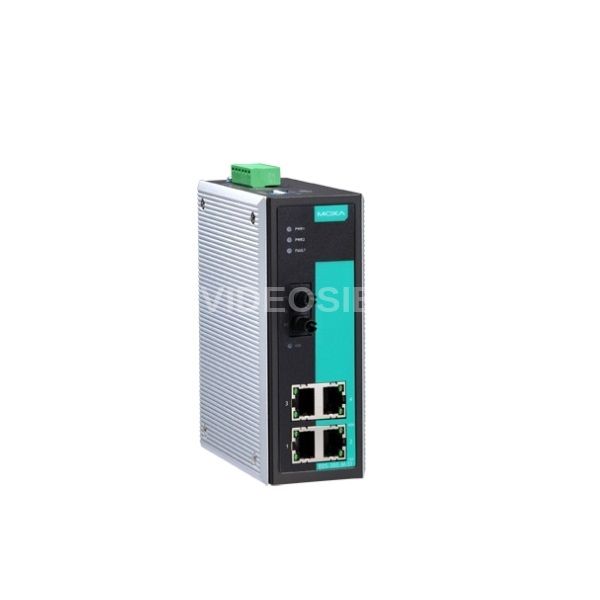

MOXA EDS-305-M-ST - компактный коммутатор 4 x 10/100BaseTX, 1 x 100BaseFX (многомодовое оптоволокно) в металлическом корпусе, разъем ST. Устройствa серии MOXA EtherDevice Switch, представляющие собой 5-портовые Ethernet-коммутаторы начального уровня: экономичное решение для построения промышленных Ethernet-сетей.

Коммутаторы поддерживают стандарты IEEE 802.3, IEEE 802.3u и IEEE 802.3x для передачи данных на скоростях 10/100 Мбит/с, в режимах полного дуплекса и полудуплекса, по кабелям типа MDI/MDI-X. Коммутатор может использоваться как с источником питания постоянного тока 12/24/48 В (9.6 ~ 60 В), так и с источником переменного тока 18 ~ 30 В. К коммутатору может быть подключено одновременно два источника питания с целью резервирования. Устройства могут работать в климатических условиях от -10 до +60°C.

Технические характеристики MOXA EDS-305-M-ST

• СтандартыIEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control
• Управление потоками IEEE 802.3x flow control, back pressure flow control
• Таблица MAC-адресов 1000

Интерфейс

• Общее количество портов 5
• Разъемы для витой пары RJ45

Порты Fast Ethernet 10/100 Мбит/с

• Витая пара (разъем RJ-45) 4

Порты Fast Ethernet 100 Мбит/с

• Многомодовое оптоволокно (разъем ST)1

Характеристики оптоволоконного интерфейса Fast Ethernet

• Длина волны 1300 нм
• Мощность передатчика, дБм -20
• Чувствительность приёмника, дБм -32
• Допустимые потери в канале связи, дБм 12
• Тип оптоволоконного кабеля 50/125 мкм, 62.5/125 мкм
• Дальность передачи до 4 км (кабель 62.5/125 мкм), до 5 км (кабель 50/125 мкм)
• Насыщение приемника, дБм -6

Поддержка интеллектуальных функций

• Автоматическое оповещение об обрыве электропитания При помощи реле
• Автоматическое оповещение об обрыве связи по порту При помощи реле

Релейные выходы

• Релейные выходы 1
• Нагрузочная способность реле до 1 А при 24 В

Управление коммутатором

• DIP-переключатели Выбор порта для сигнализации об обрыве

Светодиодные индикаторы

• Светодиодные индикаторы PWR1, PWR2, FAULT, 10/100M

Требования по электропитанию

• Рабочее напряжение 24 В пост. (12 ~ 48 В пост.)
• Потребление тока 0.17 А при 24 В
• Возможность подключения резервного источника электропитания Есть
• Разъем электропитания Клеммы
• Защита от неверной полярности Есть

Требования к окружающей среде

• Рабочая температура, град. C0 ~ 60
• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ 85

Наличие международных сертификатов

• БезопасностьUL508;UL 60950-1;CSA C22.2 No. 60950-1
• Взрывобезопасность UL/cUL Class 1 Division 2 ATEX Zone 2 Ex nA nC IIC T4 Gc
• Электромагнитная совместимость (EMI)EN 55022 Class A FCC Part 15 Subpart B Class A
• Применение в морских системахDNV GL
• Электромагнитная совместимость (EMS) EN 61000-4-3 (RS) Level 3 EN 61000-4-4 (EFT) Level 3 EN 61000-4-5 (Surge) Level 3 EN 61000-4-6 (CS) Level 3 EN 61000-4-2 (ESD) Level 3

• Среднее время наработки на отказ (MTBF), часов 422000

Конструктивные свойства

• Габаритные размеры, мм 54 x 135 x 105
• Материал корпуса Алюминий
• Защита от пыли и влагиIP30
• Масса нетто, г 790

Монтаж

• Монтаж На DIN-рейку настольный/настенный (опционально)

Комплект поставки

• Комплект поставки Устройство заглушки для неиспользуемых портов краткое руководство пользователя.
