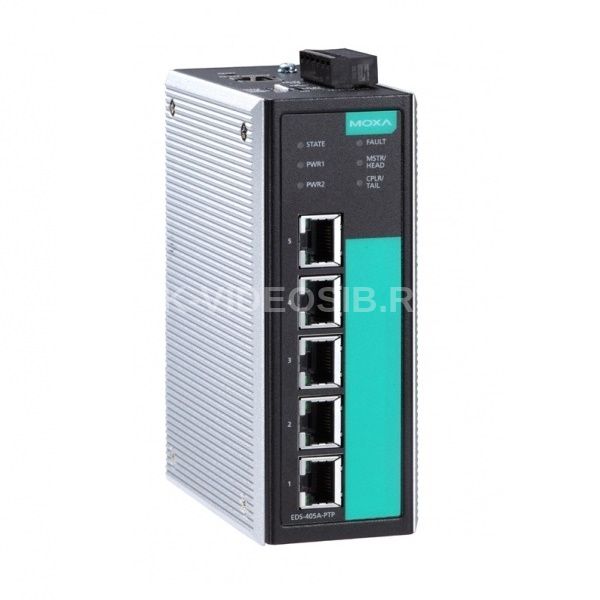

Описание MOXA EDS-405A-PTP

EDS 405A-EIP — Промышленный 5-портовый управляемый коммутатор 10/100BaseT(X), поддержка протокола IEEE 1588 PTPv2 на аппаратном уровне. Рабочая температура от -10 до +60С. Встроенная функция аварийной сигнализации позволяет обслуживающему персоналу осуществлять мониторинг работы Ethernet-сети и своевременно реагировать на возникающие сбои.

Технические характеристики MOXA EDS-405A-PTP

• Реализация корпуса



• Внешний вид и материал: Металл
• Монтаж: На стену, На DIN-рейку
• IP-защита изделия: IP30

  Сетевые порты

• Количество Ethernet-разъемов: 5
• Количество 10/100 Mb Ethernet: 5
• Тип коннектора 10/100 Mb Ethernet: 5xRJ-45
• Реализация Ethernet: 10BASE-T, 100BASE-TX

  Поддерживаемые протоколы

• Управляемый: Да, Layer 2
• Стандартные протоколы: IEEE 1588 PTP V2, IGMPv1/v2, DHCP Server/Client, DHCP Option 66/67/82, EtherNet/IP, Modbus/TCP, NTP Server/Client, SNTP, SMTP, SNMPv1/v2c/v3, BootP, GMRP, GVRP, HTTP, HTTPS, LLDP, RARP, RMON, SSH, Syslog, Telnet, TFTP, PROFINET
• Поддержка стандартов IEEE 802.x: IEEE 802.1D-2004 для STP, IEEE 802.1P для CoS, IEEE 802.1Q для VLAN, IEEE 802.1W для RSTP, IEEE 802.1X для Аутентификации, IEEE 802.3 для 10BaseT, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control
• Поддержка IPv6: Ipv4, Ipv6

  Полевые протоколы

• Протокол EtherNet/IP: Да
• Протокол PROFINET I/O: Да
• Протокол Modbus TCP: Да

  Цифровой вывод

• Количество каналов DO: 1
• Тип DO: Сигнальное реле
• Максимальный коммутируемый ток для реле с контактами (А): 1А при 24В DC

  Отвод тепла

• Тип: Пассивный

  Способы оповещения и настройки

• Индикация: Индикатор статуса, Индикатор сбоя, Индикатор "Мастер/Головной", Индикатор "Участник цепи/Хвост", Индикатор скорости 10/100 Мбит, Индикатор питания 1, Индикатор питания 2
• Функциональные кнопки: 1 кнопка сброса
• Метод настройки: Telnet, Консольный порт, DIP-переключатели, WEB-консоль

  Порты и кабели в комплекте

• Тип коннектора: Консольный порт RS-232 (RJ-45)

  Электропитание

• Требования по напряжению DC: 9.6 ... 60 В
• Мощность потребления: 6.48 Вт
• Потребляемый ток: 0.27 А (at 24 V)
• Требования по напряжению DC резервного входа: 9.6 ... 60 В
• Мощность потребления резервного входа: 6.48 Вт
• Потребляемый ток: 0.27 А (at 24 V)

  Входная защита питания: От смены полярности

• Требования к условиям использования
• Требования к температуре при работе: -10 ... 60 °С
• Требования к влажности: 5 ... 95 %
• Время наработки на отказ: 1292680 ч

  Требования к условиям хранения

• Требования к температуре хранения: -40 ... 85 °С

  Размеры

• Ширина: 53.6 мм
• Высота: 135 мм
• Глубина: 105 мм

  Сертификация и поддерживаемые стандарты

• Стандарты по вибрации и ударам: МЭК 60068-2-6, МЭК 60068-2-27
• Стандарт по свободному падению: МЭК 60068-2-32
• Стандарты безопасности: UL 508
• Стандарты ЭМС: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8
• Стандарты по электромагнитным помехам: EN 61000-6-4, FCC Part 15 Subpart B Class A

  Установочные размеры
