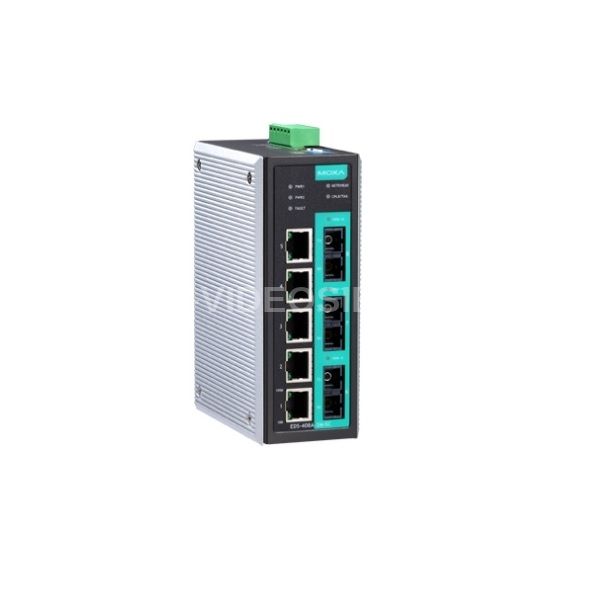

Описание MOXA EDS-408A-3S-SC

MOXA EDS-408A-3S-SC - 8-ми портовый коммутатор: 5 x 10/100BaseTX, 3 x 100BaseFX (одномодовое оптоволокно) с базовыми функциями управления. Серия Ethernet-коммутаторов MOXA EtherDeviceTM Switch, состоящая из 5-портовых устройств, предназначена для создания управляемых Ethernet-сетей. Встроенная функция аварийной сигнализации позволяет обслуживающему персоналу осуществлять мониторинг работы Ethernet-сети и своевременно реагировать на возникающие сбои. Рабочая температура, град. C 0 ~ 60.

Технические характеристики MOXA EDS-408A-3S-SC

• СтандартыIEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1p for Class of Service, IEEE 802.1Q for VLAN Tagging

• Промышленные протоколы EtherNet/IP, Modbus/TCP
• Протоколы управленияIPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, RMON, DHCP
• Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform,
• Flow Control, Back Pressure Flow Control

• Протоколы фильтрации 802.1Q VLAN, Port-Based VLAN, GVRP, IGMP v1/v2, GMRP
• Протоколы резервированияSTP, RSTP, Turbo Ring v1/v2, Turbo Chain
• Протоколы синхронизации времениSNTP, NTP Server/Client
• Управление потокамиIEEE 802.3x flow control, back pressure flow control
• Таблица MAC-адресов 8000
• Размер буфера пакетов 1 Мбит MIB MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9

Интерфейс

• Общее количество портов 8

• Разъемы для витой парыRJ45
• Порты Fast Ethernet 10/100 Мбит/с
• Витая пара (разъем RJ-45)5

Порты Fast Ethernet 100 Мбит/с

• Одномодовое оптоволокно (разъем SC)3

Возможность резервирования связи

• Возможность резервирования связи Резервированное кольцо Turbo Ring;"Связующее дерево" Spanning TreeTurbo Chain

Характеристики оптоволоконного интерфейса Fast Ethernet

• Длина волны 1310 нм

• Мощность передатчика, дБм -5
• Чувствительность приёмника, дБм -34
• Допустимые потери в канале связи, дБм 29
• Тип оптоволоконного кабеля 9/125 мкм
• Дальность передачи до 40 км (кабель 9/125 мкм)
• Насыщение приемника, дБм-3

Поддержка интеллектуальных функций

• Автоматическое оповещение об обрыве электропитания При помощи реле, по E-Mail, по SNMP

• Автоматическое оповещение об обрыве связи по порту При помощи реле, по E-Mail, по SNMP

Релейные выходы

• Релейные выходы 1

• Нагрузочная способность реле до 1 А при 24 В

Управление коммутатором

• Управление коммутатором Консоль RS-232

• Разъем консоли RS-232RJ45
• DIP-переключателиTurbo Ring, Master, Coupler, Reserve

Светодиодные индикаторы

• Светодиодные индикаторыPWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL, 10/100M

Требования по электропитанию

• Рабочее напряжение 24 В пост. (12 ~ 45 В пост.)
• Потребление тока 0.32 А при 24 В
• Возможность подключения резервного источника электропитания Есть
• Разъем электропитания Клеммы
• Защита от неверной полярности Есть

Требования к окружающей среде

• Рабочая температура, град. C0 ~ 60

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ +85

Наличие международных сертификатов

• БезопасностьUL508 EN 60950-1

• Электромагнитная совместимость (EMI)EN 55022 Class A FCC Part 15 Subpart B Class A

• Применение в морских системах DNV; NK; ABS; LR; GL;
• Применение на транспортеEN 50121-4
• Электромагнитная совместимость (EMS)EN 61000-4-3 (RS) Level 3 EN 61000-4-4 (EFT) Level 3 EN 61000-4-5 (Surge) Level 3 EN 61000-4-6 (CS) Level 3 EN 61000-4-8 EN 61000-4-2 (ESD) Level 3

• Среднее время наработки на отказ (MTBF), часов 363000

Конструктивные свойства

• Габаритные размеры, мм 54 x 135 x 105

• Материал корпуса Алюминий
• Защита от пыли и влагиIP30
• Масса нетто, г 890

Монтаж

• Монтаж На DIN-рейку настольный/настенный (опционально)

• Комплект поставки
• Комплект поставки: Устройство документация и ПО на CD заглушки для неиспользуемых портов краткое руководство пользователя переходник с RJ45 на DB9
