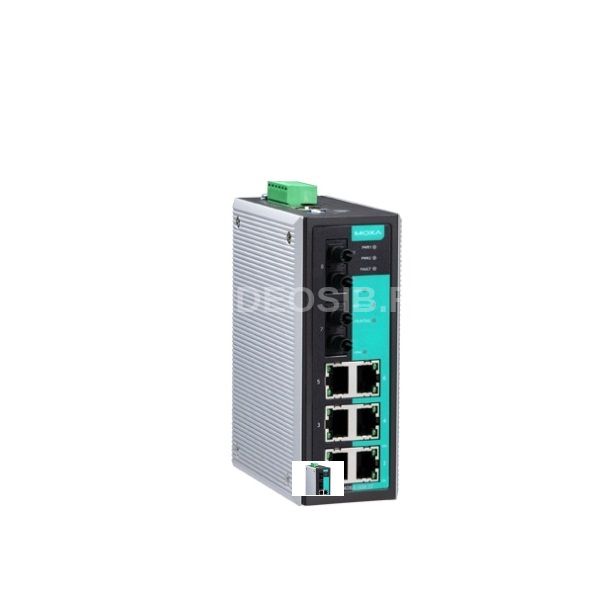

Описание MOXA EDS-408A-MM-ST

MOXA EDS-408A-MM-ST - управляемый коммутатор 6 x 10/100BaseTX, 2 x 100BaseFX (многомодовое оптоволокно) с базовыми функциями управления, разъем ST. Устройствa серии MOXA EtherDevice Switch, представляющие собой 5-портовые Ethernet-коммутаторы начального уровня: экономичное решение для построения промышленных Ethernet-сетей

.Коммутаторы поддерживают стандарты IEEE 802.3, IEEE 802.3u и IEEE 802.3x для передачи данных на скоростях 10/100 Мбит/с, в режимах полного дуплекса и полудуплекса, по кабелям типа MDI/MDI-X.Коммутатор может использоваться как с источником питания постоянного тока 12/24/48 В (9.6 ~ 60 В), так и с источником переменного тока 18 ~ 30 В.

К коммутатору может быть подключено одновременно два источника питания с целью резервирования. Устройства могут работать в климатических условиях от -10 до +60°C.

Технические характеристики MOXA EDS-408A-MM-ST

СтандартыIEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control, IEEE 802.1D-2004 for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1p for Class of Service, IEEE 802.1Q for VLAN Tagging
• Промышленные протоколы EtherNet/IP, Modbus/TCP
• Протоколы управленияIPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, Flow Control, Back Pressure Flow Control
• Протоколы фильтрации 802.1Q VLAN, Port-Based VLAN, GVRP, IGMP v1/v2, GMRP
• Протоколы резервирования STP, RSTP, Turbo Ring v1/v2, Turbo Chain
• Протоколы синхронизации времени SNTP, NTP Server/Client
• Управление потоками IEEE 802.3x flow control, back pressure flow control
• Таблица MAC-адресов 2000
• Размер буфера пакетов 1 Мбит
• MIB MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9

Интерфейс

• Общее количество портов 8
• Разъемы для витой пары RJ45

Порты Fast Ethernet 10/100 Мбит/с

• Витая пара (разъем RJ-45) 6

Порты Fast Ethernet 100 Мбит/с

• Многомодовое оптоволокно (разъем ST)2

Возможность резервирования связи

• Возможность резервирования связи Резервированное кольцо Turbo Ring"Связующее дерево" Spanning Tree Turbo Chain

Характеристики оптоволоконного интерфейса Fast Ethernet

• Длина волны 1300 нм
• Мощность передатчика, дБм -20
• Чувствительность приёмника, дБм -32
• Допустимые потери в канале связи, дБм12
• Тип оптоволоконного кабеля 50/125 мкм, 62.5/125 мкм
• Дальность передачи до 4 км (кабель 62.5/125 мкм), до 5 км (кабель 50/125 мкм), до 40 км (кабель 9/125 мкм)
• Насыщение приемника, дБм -6

Поддержка интеллектуальных функций

• Автоматическое оповещение об обрыве электропитания При помощи реле, по E-Mail, по SNMP
• Автоматическое оповещение об обрыве связи по порту При помощи реле, по E-Mail, по SNMP

Релейные выходы

• Релейные выходы 1
• Нагрузочная способность реле до 1 А при 24 В

Управление коммутатором

• Управление коммутатором Консоль RS-232
• Разъем консоли RS-232RJ45
• DIP-переключателиTurbo Ring, Master, Coupler, Reserve

Светодиодные индикаторы

• Светодиодные индикаторыPWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL, 10/100M

Требования по электропитанию

• Рабочее напряжение 24 В пост. (12 ~ 45 В пост.)
• Потребление тока 0.35 А при 24 В
• Возможность подключения резервного источника электропитания Есть
• Разъем электропитания Клеммы
• Защита от неверной полярности Есть

Требования к окружающей среде

• Рабочая температура, град. C0 ~ 60
• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ +85

Наличие международных сертификатов

• Безопасность UL508;EN 60950-1;UL 60950-1; CSA C22.2 No. 60950-1
• Взрывобезопасность UL/cUL Class 1 Division 2 ATEX Zone 2 Ex nA nC op is IIC T4 Gc
• Электромагнитная совместимость (EMI)EN 55022 Class A FCC Part 15 Subpart B Class A
• Применение в морских системах DNV;GL
• Применение на транспорте EN 50121-4
• Электромагнитная совместимость (EMS) EN 61000-4-3 (RS) Level 3 EN 61000-4-4 (EFT) Level 3 EN 61000-4-5 (Surge) Level 3 EN 61000-4-6 (CS) Level 3 EN 61000-4-8 EN 61000-4-2 (ESD) Level 3

• Среднее время наработки на отказ (MTBF), часов 1102845

Конструктивные свойства

• Габаритные размеры, мм 54 x 135 x 105
• Материал корпуса Алюминий
• Защита от пыли и влаги IP30
• Масса нетто, г 650

Монтаж

• Монтаж На DIN-рейку настольный/настенный (опционально)

Комплект поставки

• Комплект поставки Устройство документация и ПО на CD заглушки для неиспользуемых портов краткое руководство пользователя переходник с RJ45 на DB9
