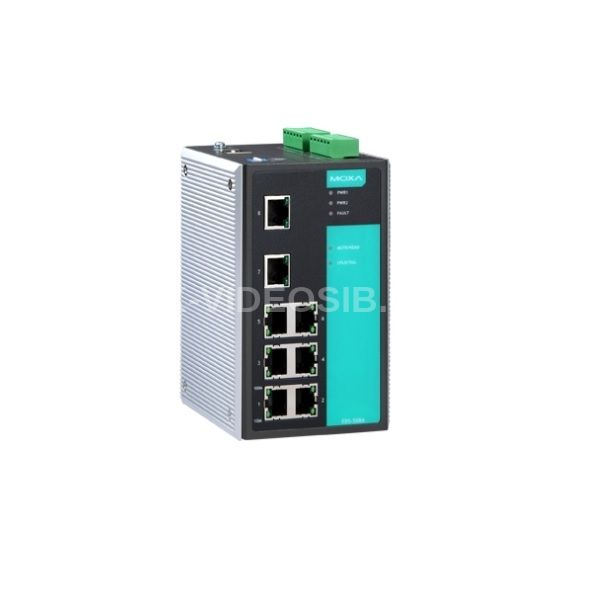

Описание MOXA EDS-508A-MM-ST

MOXA EDS-508A-MM-ST - управляемый коммутатор 6 x 10/100BaseTX, 2 x 100BaseFX (многомодовое оптоволокно), разъем ST. Серия промышленных Ethernet-коммутаторов. EtherDevice Switch 508 – это семейство интеллектуальных управляемых коммутаторов, поддерживающее резервирование сетей связи и разработанное для использования в системах промышленной автоматики. Рабочая температура, град. C0 ~ 60.

Технические характеристики MOXA EDS-508A-MM-ST

• Общее количество портов 8
• Из них портов Fast Ethernet 10/100 Мбит/с: витая пара (разъем RJ-45) 6; многомодовое оптоволокно (разъем ST) 2

Технологии

• Стандарты IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.1D-2004, IEEE 802.1w, IEEE 802.1s, IEEE 802.1Q, IEEE 802.1p, IEEE 802.1X, IEEE 802.3ad
• Протоколы IGMPv1/v2, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, BootP, TFTP, SNTP, SMTP, RARP, GMRP, LACP, RMON, HTTP, HTTPS, Telnet, Syslog, DHCP Option 66/67/82, SSH, SNMP Inform, EtherNet/IP, PROFINET, Modbus/TCP, LLDP, IEEE 1588 PTP V2, IPv6, NTP Server/Client

Возможность резервирования связи

• Резервированное кольцо Turbo Ring
• "Связующее дерево" Spanning Tree

Характеристики оптоволоконного интерфейса

• Длина волны 1300 нм
• Мощность передатчика дБм -20
• Чувствительность приёмника дБм -32
• Допустимые потери в канале связи, дБм 12
• Тип оптоволоконного кабеля 50/125 мкм;62.5/125 мкм
• Дальность передач до 4 км (кабель 62.5/125 мкм);до 5 км (кабель 50/125 мкм)
• Насыщение приемника, дБм -6

Поддержка интеллектуальных функций

• Автоматическое оповещение об обрыве электропитания
• При помощи реле:По E-Mail;По SNMP
• Автоматическое оповещение об обрыве связи по порту
• При помощи реле:По E-Mail;По SNMP
• Управление приоритетами потоков QoS да
• Поддержка групповой передачи данных IGMP да
• Создание виртуальных сетей VLAN IEEE 802.1QPort-Based VLAN
• Функции DHCP-сервера Да
• Дискретные входы 2
• Напряжение лог. "1" +13 ~ +30 В
• Напряжение лог. "0" -30 ~ +3 В
• Макс. ток, мА 8
• Релейные выходы 2
• Нагрузочная способность реле до 1 А (24 В)
• Светодиодные индикаторы PWR1, PWR2, Fault, Master, Coupler, 10/100M
• Управление коммутатором SNMP V1/V2c/V3;Консоль RS-232;Web;интерфейс;Telnet-консоль

Требования по электропитанию

• Рабочее напряжение 12 ~ 45 В (пост.)
• Потребление тока 0.36 А (при 24 В)
• Возможность подключения резервного источника электропитания Да
• Разъем электропитания Клеммы

Требования к окружающей среде

• Рабочая температура, град. C 0 ~ 60
• Рабочая влажность, % 5 ~ 95
• Температура хранения, град. C -40 ~ +85

Наличие международных сертификатов

• Среднее время наработки на отказ (MTBF), часов 339000

Конструктивные свойства

• Габаритные размеры, мм 80 x 135 x 105
• Материал корпуса Алюминий
• Масса нетто, г 1040
• Монтаж На DIN-рейку Настольный/настенный (опционально)
• Комплект поставки Устройство Краткое руководство пользователя Полное руководство пользователя на CD Драйверы и утилиты
